Este modelo demuestra el uso de la sección paramétrica de pared delgada disponible en RFEM basada en el ejemplo de LRFD que se muestra en la guía de diseño 15 de AISC: Rehabilitación y Retrofit. El módulo adicional RF-STEEL AISC se utiliza para realizar la comprobación de diseño para pilares reforzados y no reforzados según el capítulo E de AISC.

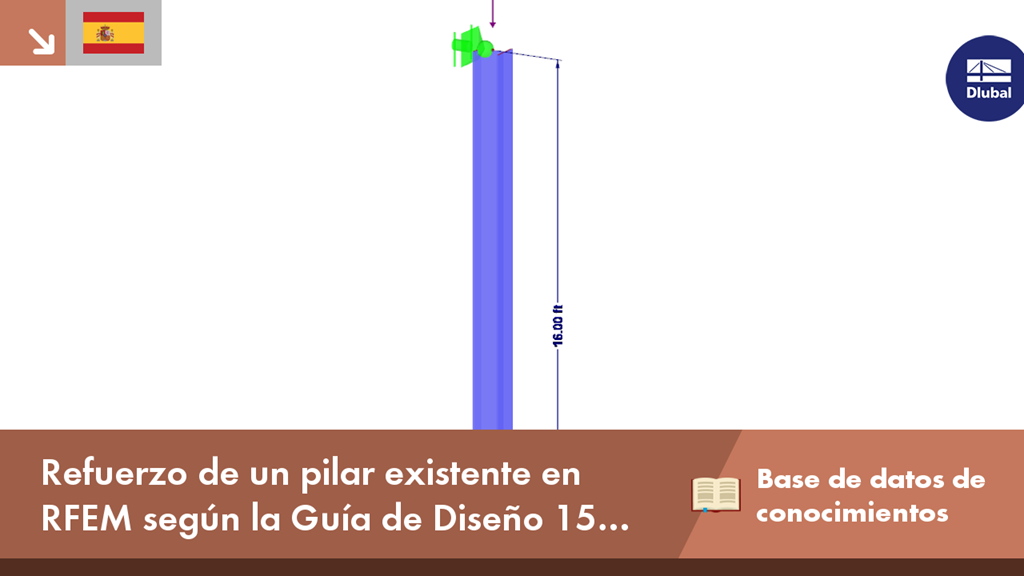

Refuerzo de un pilar existente en RFEM según la Guía de Diseño 15 de AISC
