Tento model ukazuje použití parametrického tenkostěnného průřezu dostupného v programu RFEM na základě příkladu metody LRFD v příručce AISC Design Guide 15: Rehabilitation and Retrofit. Přídavný modul RF-STEEL AISC je použit k posouzení nevyztuženého i vyztuženého sloupu podle kapitoly E normy AISC.

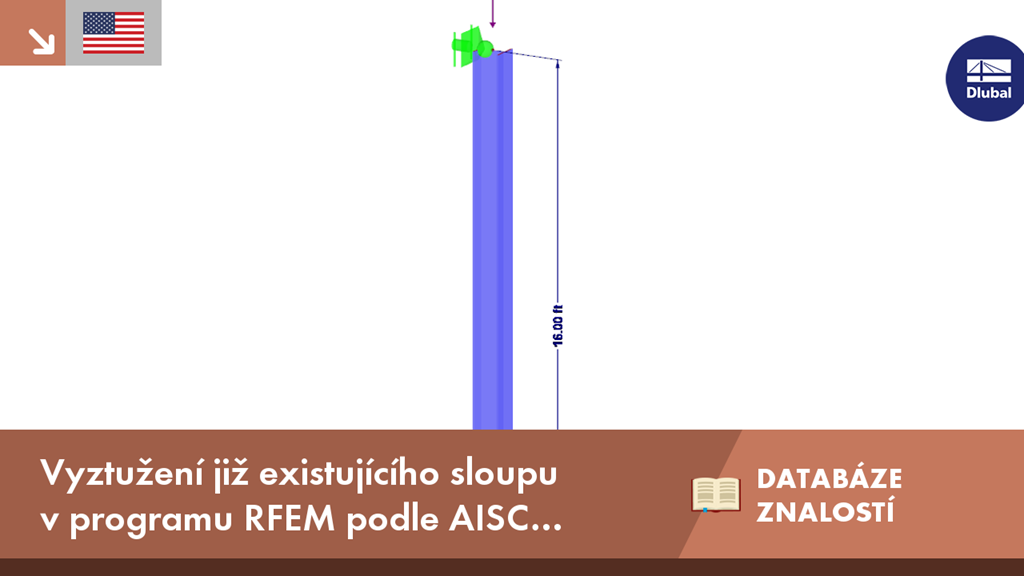

Vyztužení již existujícího sloupu v programu RFEM podle AISC Design Guide 15
