Pregunta:

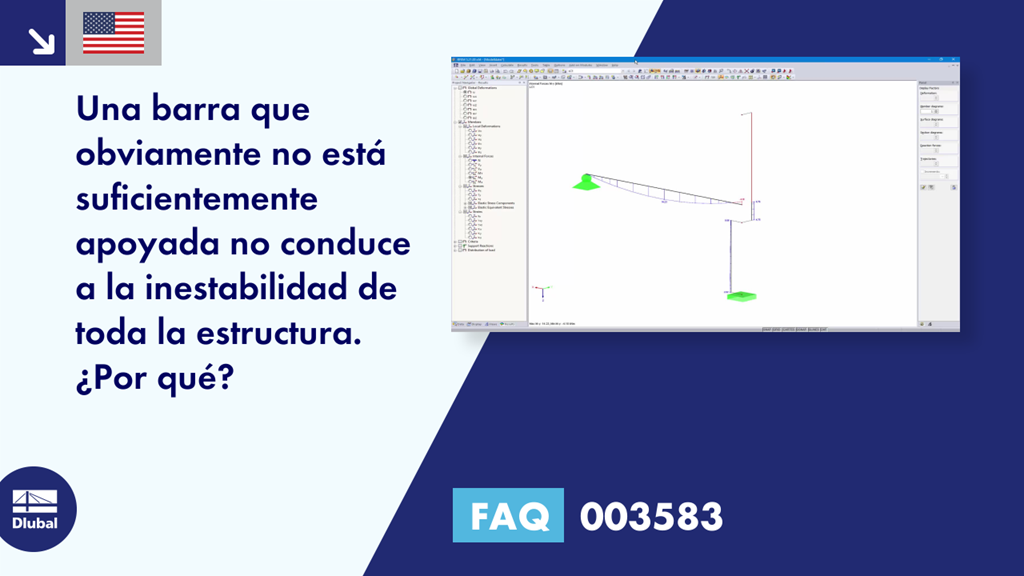

Una barra que obviamente no está suficientemente apoyada no conduce a la inestabilidad de toda la estructura. ¿Por qué?
Respuesta:
Esto puede deberse a la definición de las excentricidades de las barras. Para una mejor visión general, las líneas originales se ocultan automáticamente en el caso de barras excéntricas. En algunos casos, puede parecer que el extremo de una barra no está suficientemente soportado (ver Imagen 01, izquierda). Sin embargo, la línea mallada actúa en un segundo plano. Esto se puede mostrar claramente ocultando las barras en el navegador Mostrar (ver imagen 01, a la derecha).
En la imagen 01, la línea en el nudo común no se ha dividido geométricamente. Por esta razón, en este caso no hay una línea de conexión gráfica que represente la excentricidad, que sería el resultado en esta situación. Sin embargo, debido a la configuración mostrada en la imagen 02, el nudo aún está mallado con la barra vertical.
Para mostrar la línea de conexión gráfica, se recomienda dividir la barra o la línea en este nudo (ver imagen 03).
