Question :

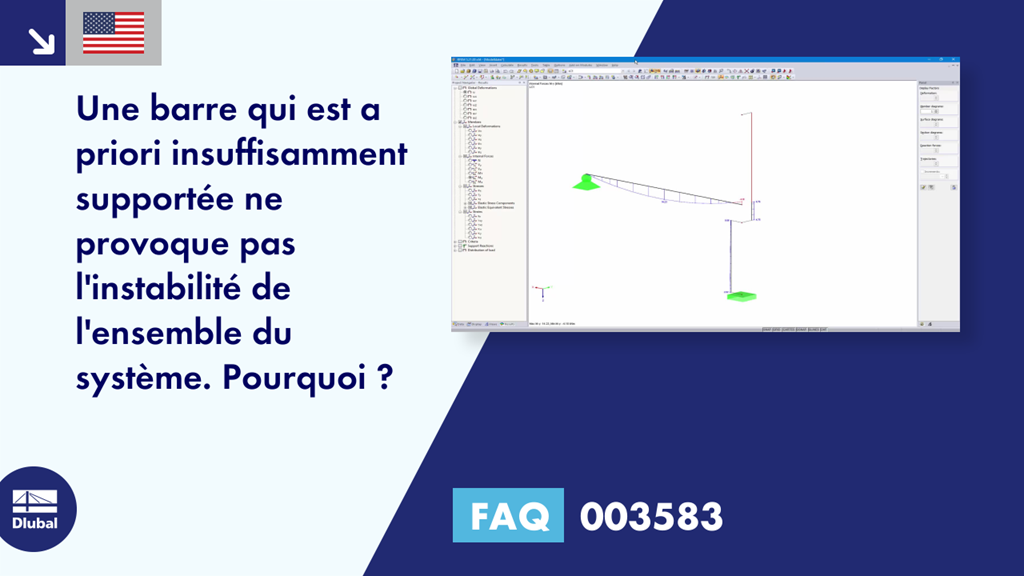

Une barre qui est a priori insuffisamment supportée ne provoque pas l'instabilité de l'ensemble du système. Pourquoi ?
Réponse :
Cela peut être dû à la définition des excentrements de barre. Les lignes d'origine sont automatiquement masquées pour les barres excentriques afin d'avoir une meilleure vue d'ensemble. Dans de nombreux cas, on dirait qu'une extrémité de barre n'est pas suffisamment supportée (voir la Figure 01, à gauche). Cependant, la ligne maillée agit en arrière-plan. Cette action peut être rendue clairement visible en masquant les barres dans le navigateur Afficher (voir la Figure 01, à droite).
Sur la Figure 01, la ligne du nœud commun n'a pas été séparée géométriquement. Aucune ligne de connexion représentant graphiquement l'excentrement n'est alors générée. En raison du paramètre affiché sur la Figure 02, le nœud est toujours connecté avec la barre verticale.
Pour visualiser la ligne de connexion graphique, il est recommandé de diviser la barre ou la ligne au niveau de ce nœud (voir la Figure 03).
