Cálculo de aluminio para RSTAB 9 | Features

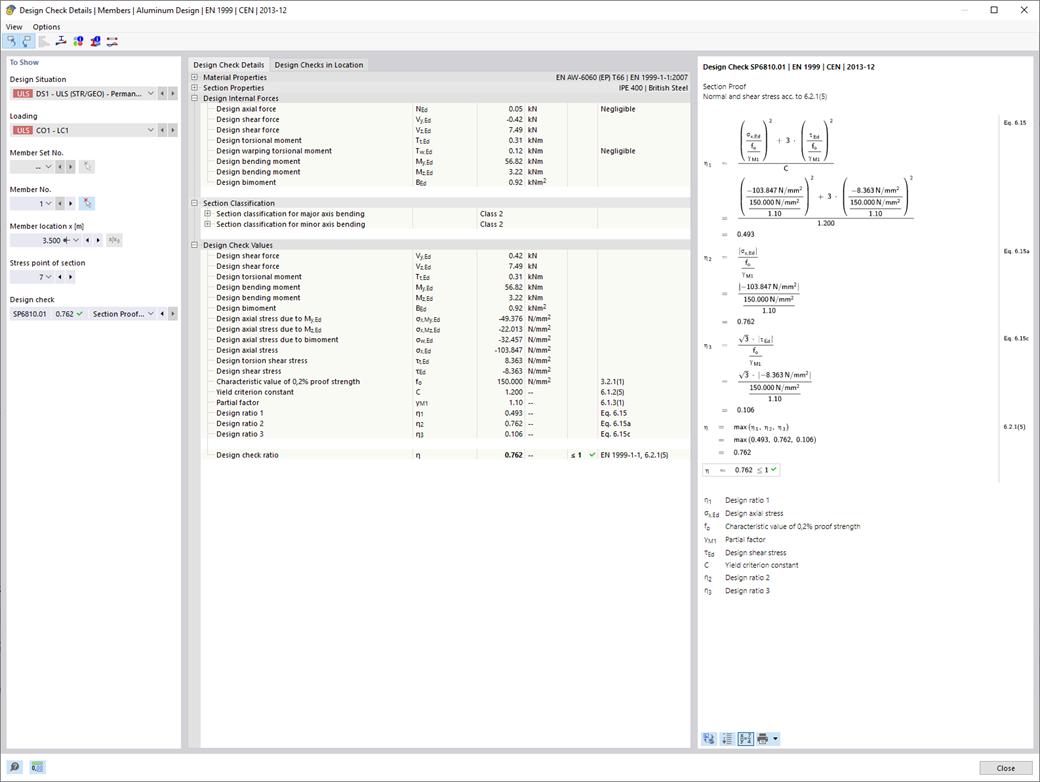

¿Lo amas con claridad? ¡Nosotros también! Por esta razón, todas las comprobaciones para la norma de diseño se muestran claramente. Defina un criterio de utilización para cada comprobación de cálculo. Los detalles de diseño, en los que los valores de entrada, los resultados intermedios y los resultados finales están dispuestos de forma estructurada, están disponibles para cada una de las comprobaciones de diseño. Encontrará el proceso de cálculo con todas las fórmulas, fuentes estándar y resultados en una ventana de información, donde se muestran los detalles del diseño en detalle.

Al calcular el límite de flecha, debe considerar ciertas longitudes de referencia. Puede definir estas longitudes de referencia y los segmentos a comprobar independientemente unos de otros, dependiendo de la dirección. Para hacer esto, defina los apoyos de cálculo en los nudos intermedios de una barra y asígnelos a la dirección respectiva para el análisis de deformación. Esto crea segmentos en los que puede permitir el peralte para cada dirección y segmento.

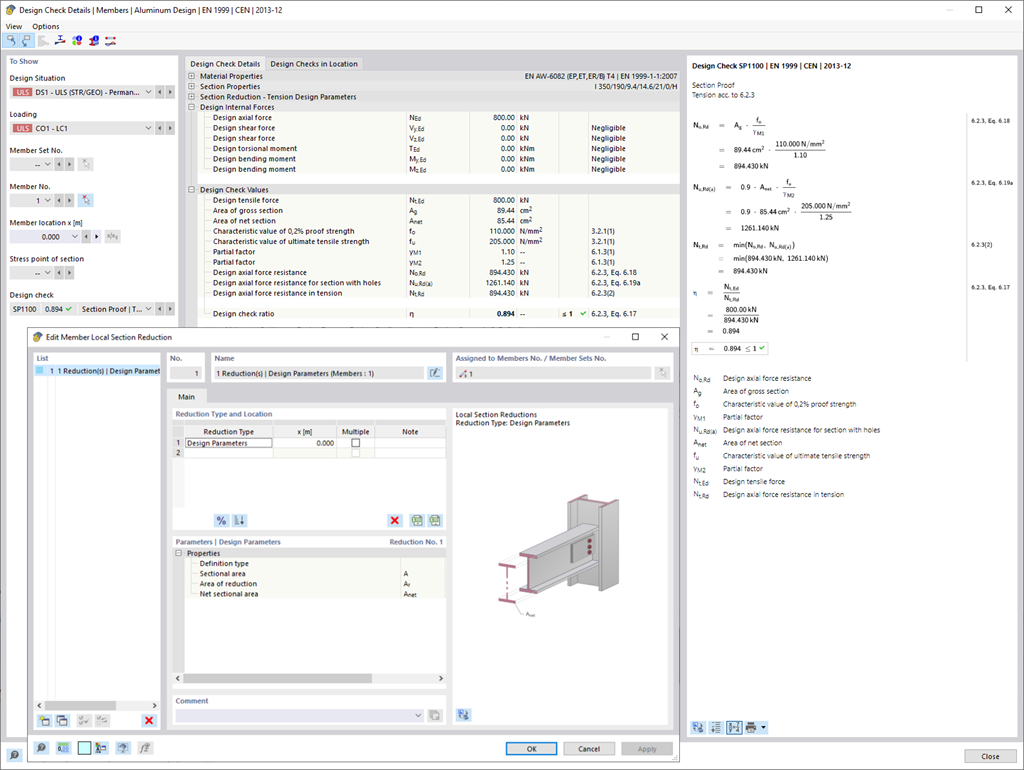

Usted sabe con certeza que debe considerar el debilitamiento de la sección debido a los orificios para tornillos al conectar componentes a tracción con conexiones por tornillo. Los programas de análisis estructural también tienen una solución para esto. En el complemento Diseño de aluminio, puede introducir una reducción de la sección de la barra local. Introduzca la reducción de la sección como un valor absoluto o el porcentaje del área total.

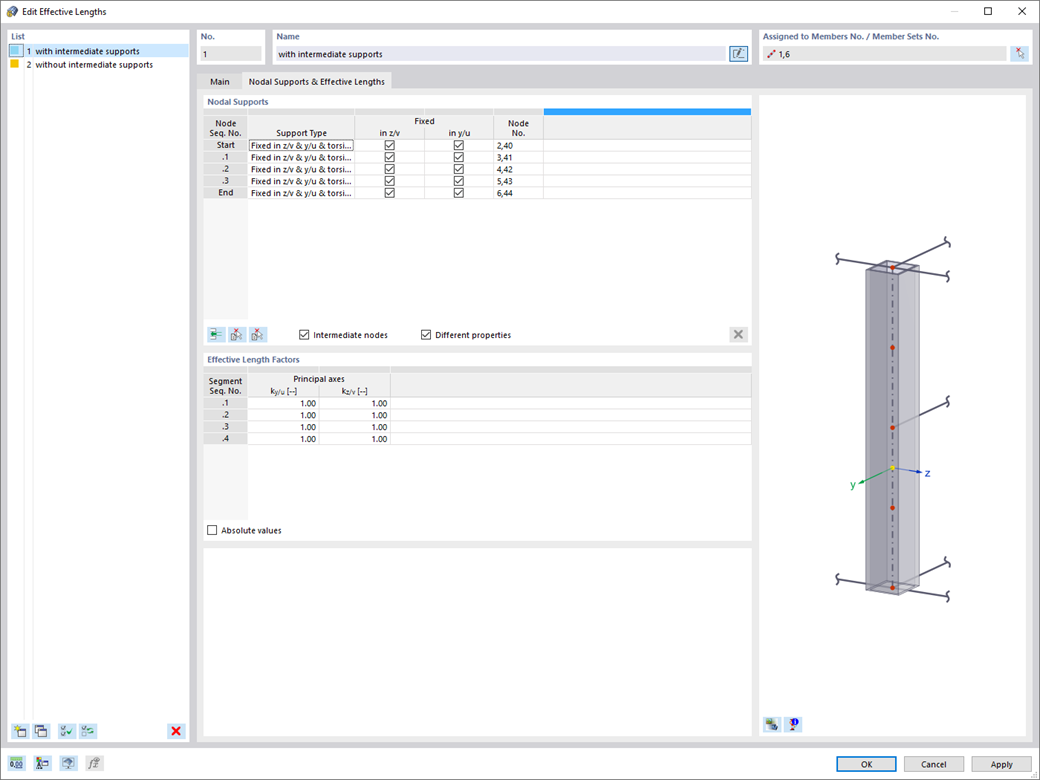

Asegúrese de que la definición de las longitudes eficaces en el complemento de cálculo de aluminio sea un requisito previo esencial para el análisis de estabilidad. Para ello, defina los apoyos en nudos y los coeficientes de longitud eficaz en el cuadro de diálogo de entrada. ¿Quiere documentar claramente los apoyos en nudos y los segmentos resultantes con el coeficiente de longitud eficaz asociado? Para comprobar los datos de entrada, es mejor utilizar la visualización gráfica en la ventana de trabajo de RFEM/RSTAB. Esto significa que puede comprender el diseño en cualquier momento sin mucho esfuerzo.
