Nave de producción Hydro Aluminium, Grevenbroich, Alemania

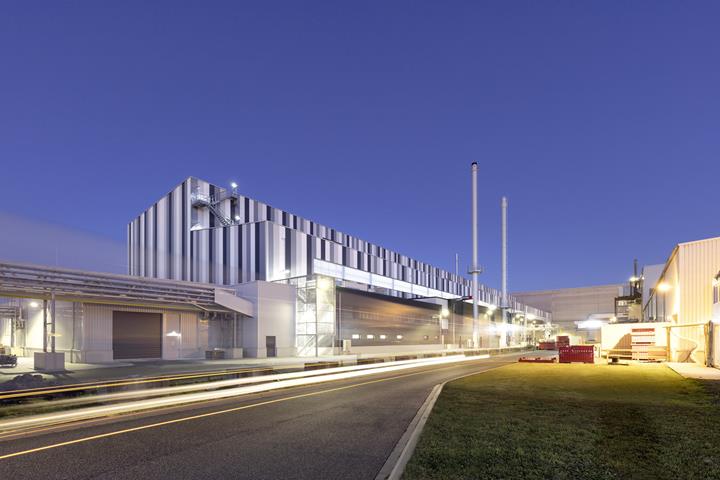

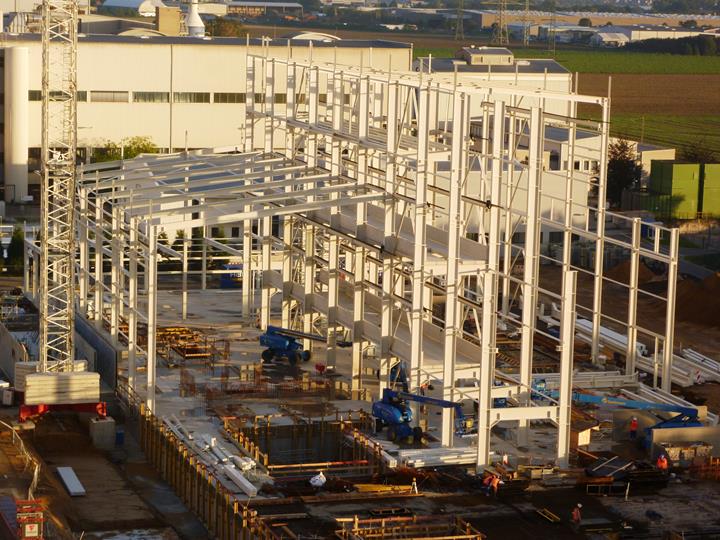

En un corto período de tiempo, se construyó una estructura moderna de aluminio con sofisticados servicios de construcción para la empresa Hydro Aluminium en Grevenbroich.

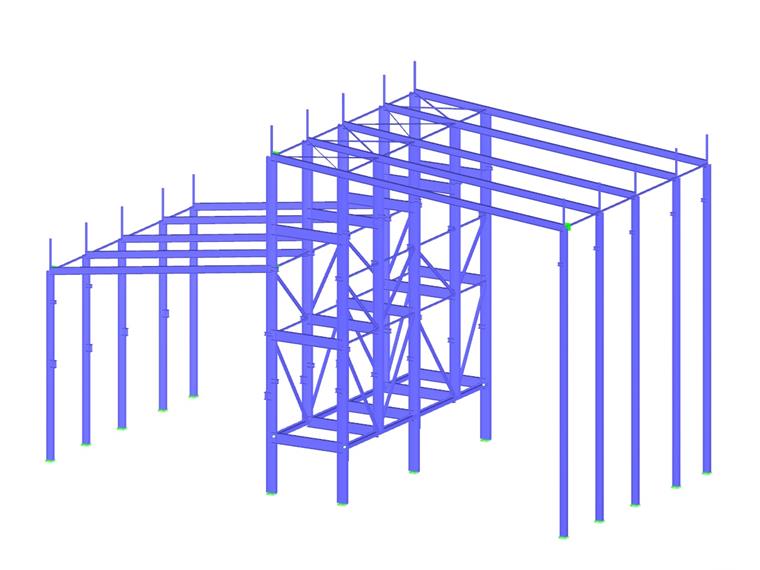

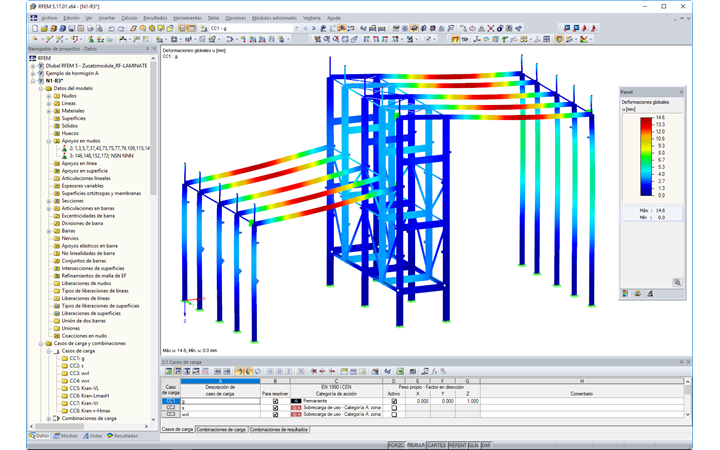

Durante este proyecto, el cliente de Dlubal pbr de Osnabrück, Alemania, como contratista general, fue también responsable de la planificación estructural y utilizó el software de análisis por el método de los elementos finitos RFEM para diseñar la nave de producción compuesta de acero.

La estructura

Las dimensiones exteriores de la nave de producción ascienden a L x W x H = aproximadamente 44 m x 210 m x 28 m. Las distancias del pórtico varían entre 4,5 y 6,0 metros. Todos los pilares están empotrados en la base.

La estructura con un tipo de acero S 235 se protegió con una capa de color contra la corrosión. El muro que cubre la nave se compone de perfiles de pletinas aislantes y chapas de acero nervadas. Está rodeado por una base compuesta de hormigón armado.

Cliente Hydro Aluminium Rolled Products GmbH
www.hydro.com
Contratista general pbr Planungsbüro Rohling AG
www.pbr.de


Especificaciones del proyecto

Datos del modelo

Número de nudos 174
Número de líneas 248
Número de barras 248
Número de casos de carga 8
Número de combinaciones de carga 20
Número de combinaciones de resultados 1
Peso completo 174.720 t
Dimensiones (métricas) 43,960 x 21,500 x 28,150 m
Dimensiones (imperiales) 144.23 x 70.54 x 92.36 feet
Versión del programa 5.17.01
