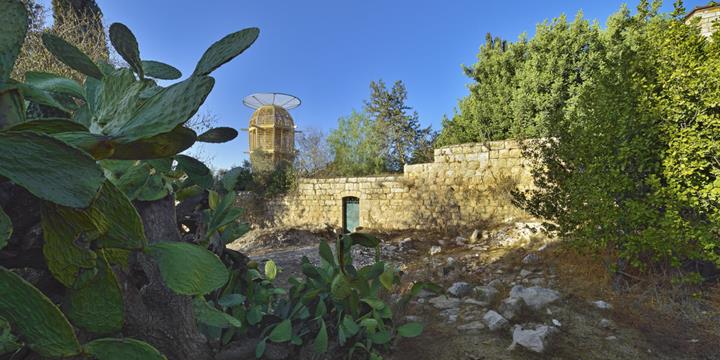

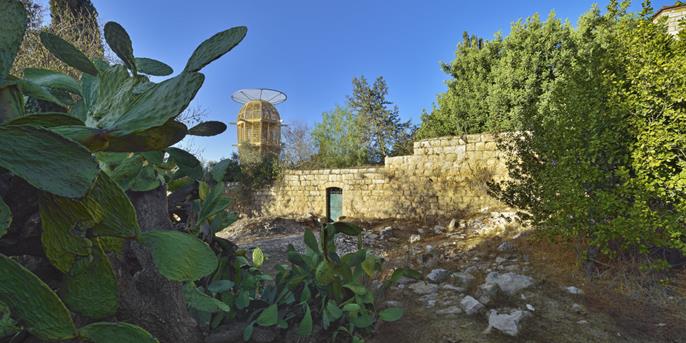

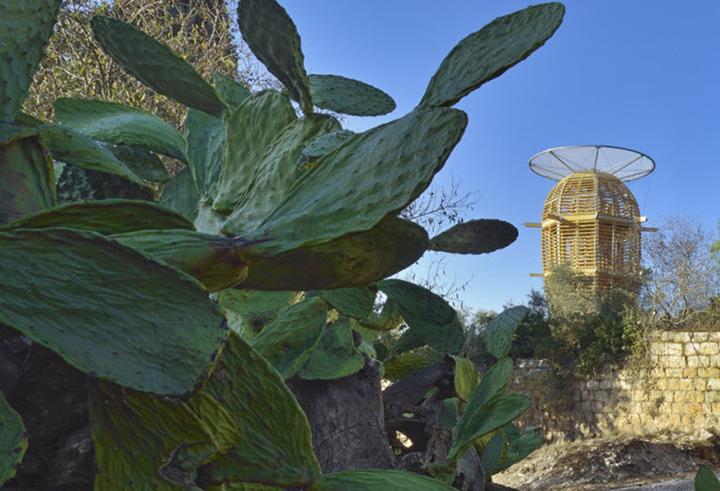

Torre de Ester en Jerusalén, Israel

Una torre mirador de madera llamada Ester, diseñada por el renombrado arquitecto checo Martin Rajniš, fue inaugurada en Jerusalén a mediados de noviembre de 2017. Esta torre, diseñada en forma de cactus por el reconocido arquitecto checo Martin Rajniš, se encuentra en el complejo de un antiguo hospital de 1887, no lejos de las murallas del casco antiguo ...

Todos los componentes de madera, acero y membranas de la estructura se prefabricaron en la República Checa y se enviaron a Israel en dos contenedores de 39 pies. Todos los componentes se fabricaron con alta calidad, utilizando tanto la tecnología CNC como la artesanía. Esta norma de calidad fue un requisito previo esencial para el éxito y el montaje rápido en Israel.

Todos los componentes prefabricados se ensamblaron en posición horizontal, incluida la escalera de caracol dentro del cuboide de soporte de madera.

Estructura

La torre está anclada a la losa de cimentación de hormigón armado sostenida por cuatro pilotes, cada uno con un diámetro de 14 pulgadas y una longitud de 23 pies, perforados principalmente en subsuelo rocoso. La torre mirador consta de dos sistemas estructurales principales que actúan mutuamente. El núcleo principal de carga de 39,4 pies de altura está formado por cuatro pilares de madera principales que soportan la carga (11 × 11 pulgadas - GL28h), que se colocan a una distancia entre centros de 7,5 pies.

El entramado básico es seguido por el segundo sistema estructural, formando la forma externa de la torre. La forma de cactus se logra con un prisma octogonal. Todos los componentes estructurales están diseñados de tal manera que es posible reemplazarlos con un nuevo componente en cualquier momento.

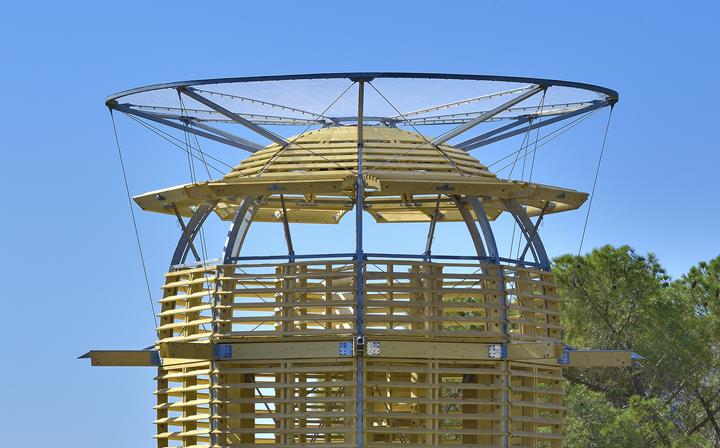

Sobre la plataforma mirador, la estructura de la fachada termina con una cúpula con un anillo de acero central que reúne ocho vigas de acero. La estructura de la cubierta está diseñada en combinación con el marco de soporte de acero galvanizado en caliente y una membrana especial hecha de lámina de ETFE. Los diseñadores tienen una excelente experiencia con estas membranas del proyecto de la aeronave "Gulliver" para el Centro de Arte Contemporáneo de Praga.

El proyecto checo-israelí del arquitecto Martin Rajniš en la mágica ciudad de Jerusalén puede servir como expresión simbólica de las tradicionalmente buenas relaciones entre los dos países.

Lugar Gdalyahu Alon St 14,Jerusalem Israel
Análisis estructural TIMBER DESIGN sro
Ing. Zbyněk Šrůtek (madera, acero, membrana de ETFE)
Česká Skalice, República Checa
www.timberdesign.cz

Prof. Dipl.-Ing. Michal Bar Ilan (Cimentaciones)
Israel
Arquitectos Prof. Ing. arch. Martin Rajniš, Ing. arch. Tomáš Kosnar
Praga, Chequia
hutarchitektury.cz
Contratistas principales Huť architektury Martin Rajniš s.r.o.
Praga, Chequia
hutarchitektury.cz

TIMBER DESIGN s.r.o.
Česká Skalice, Chequia
www.timberdesign.cz

Maik Engineers Ltd.
Israel


Especificaciones del proyecto

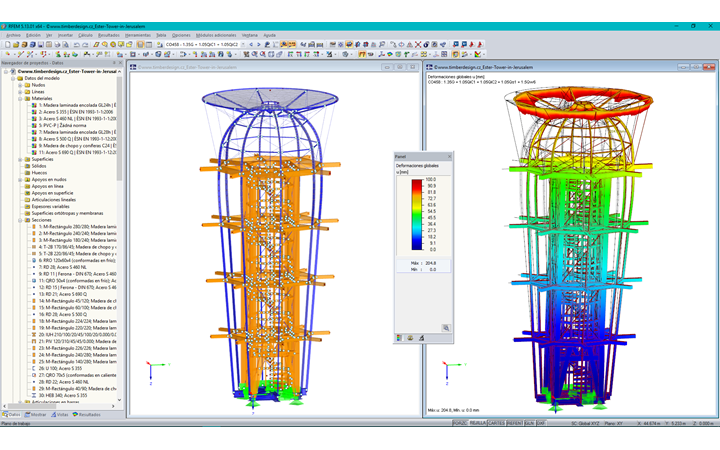

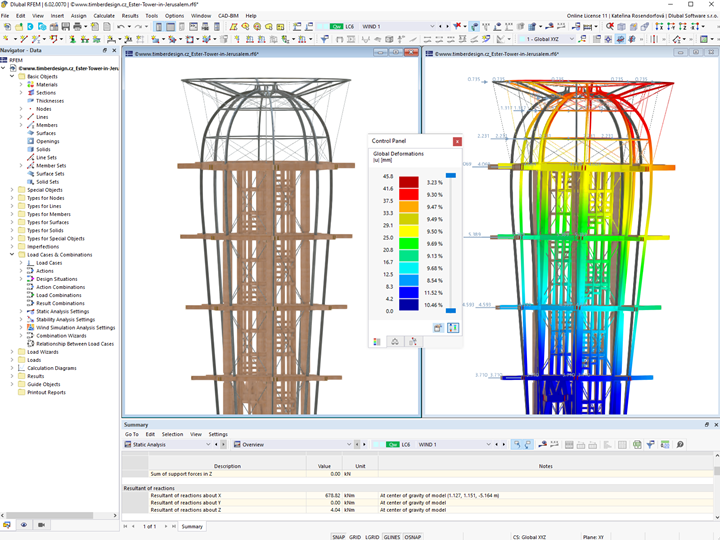

Datos del modelo

Número de nudos 818
Número de líneas 1442
Número de barras 1434
Número de superficies 0
Número de sólidos 0
Número de casos de carga 15
Número de combinaciones de carga 0
Número de combinaciones de resultados 0
Peso completo 10,631 t
Dimensiones (métricas) 7,414 x 15,908 x 7,414 m
Dimensiones (imperiales) 24.32 x 52.19 x 24.32 feet
