Tour Ester à Jérusalem, Israël

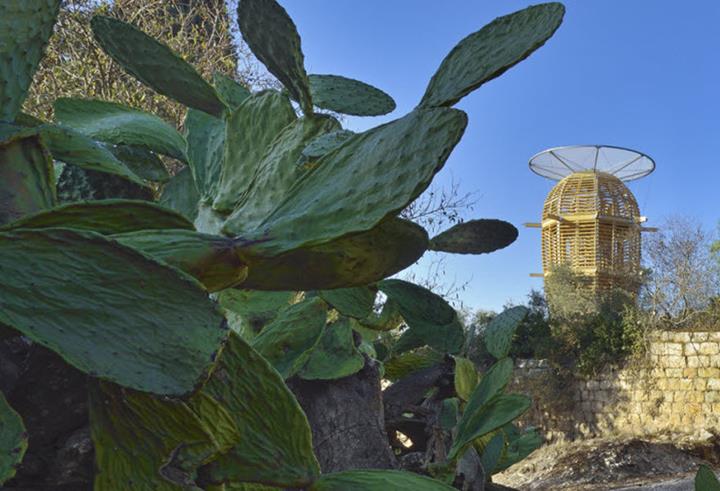

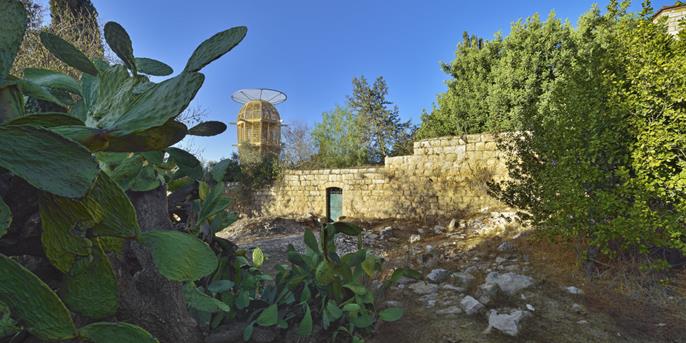

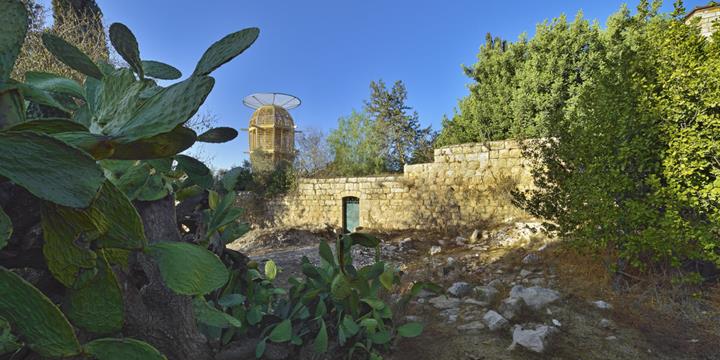

Ester, la nouvelle tour d’observation en bois de la ville de Jérusalem a été inaugurée en Novembre 2017. Cette tour, conçue en forme de cactus par le célèbre architecte tchèque Martin Rajniš, est située dans le complexe d'un ancien hôpital de 1887, non loin des remparts de la vieille ville ...

Tous les composants en bois, en acier et à membrane de la structure ont été préfabriqués en République tchèque et expédiés en Israël dans deux conteneurs de 11 mètres. Tous les composants ont été fabriqués de manière artisanale et de haute qualité. Cette norme de qualité était une condition sine qua non pour un assemblage réussi et rapide en Israël.

Tous les composants préfabriqués ont été assemblés à l'horizontale, y compris l'escalier en colimaçon à l'intérieur du parallélépipède en bois.

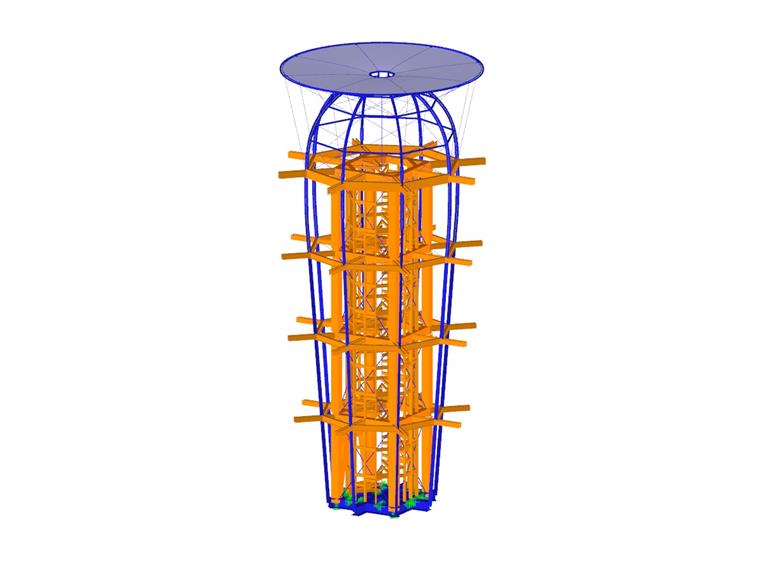

Structure

La tour est ancrée à la dalle de fondation en béton armé soutenue par quatre pieux, chacun d'un diamètre de 14 pouces et d'une longueur de 7 m, creusés principalement dans le sous-sol rocheux. La tour d'observation est composée de deux systèmes structuraux principaux agissant mutuellement. Le noyau principal porteur de 39,4 pieds de haut est formé de quatre poteaux porteurs principaux en bois (11 × 11 pouces - GL28h), qui sont placés à un entraxe de 7,5 pieds.

La charpente de base est suivie par le second système structurel, qui forme la forme extérieure de la tour. La forme du cactus est obtenue avec un prisme octogonal. Tous les composants structuraux sont conçus de manière à pouvoir être remplacés à tout moment par un nouveau composant.

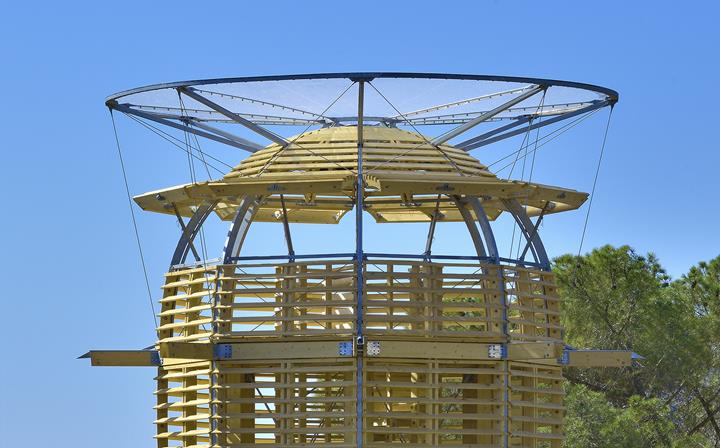

Au-dessus de la plate-forme d'observation, la structure de la façade se termine par un dôme avec un anneau central en acier réunissant huit poutres en acier. La structure de la toiture est combinée avec un cadre porteur en acier galvanisé à chaud et une membrane spéciale en feuille ETFE. Les concepteurs ont une excellente expérience avec ces membranes du projet du dirigeable «Gulliver» pour le Centre d'art contemporain de Prague.

Le projet tchéco-israélien de l'architecte Martin Rajniš dans la ville magique de Jérusalem peut servir d'expression symbolique des relations traditionnellement bonnes entre les deux pays.

Position Gdalyahu Alon St 14,Jerusalem Israel
Calcul de structure TIMBER DESIGN sro
Ing. Zbyněk Šrůtek (Bois, acier, membrane ETFE)
eská Skalice, République tchèque
www.timberdesign.cz

Ing. Prof. Michal Bar Ilan (Fondations)
Israël
Architecture Prof. Ing. arch. Martin Rajniš, Ing. arch. Tomáš Kosnar
Prague, République tchèque
hutarchitektury.cz
Maîtres d'œuvre Huť architektury Martin Rajniš s.r.o.
Prague, République tchèque
hutarchitektury.cz

TIMBER DESIGN s.r.o.
Česká Skalice, République tchèque
www.timberdesign.cz

Maik Engineers Ltd.
Israël


Spécifications du projet

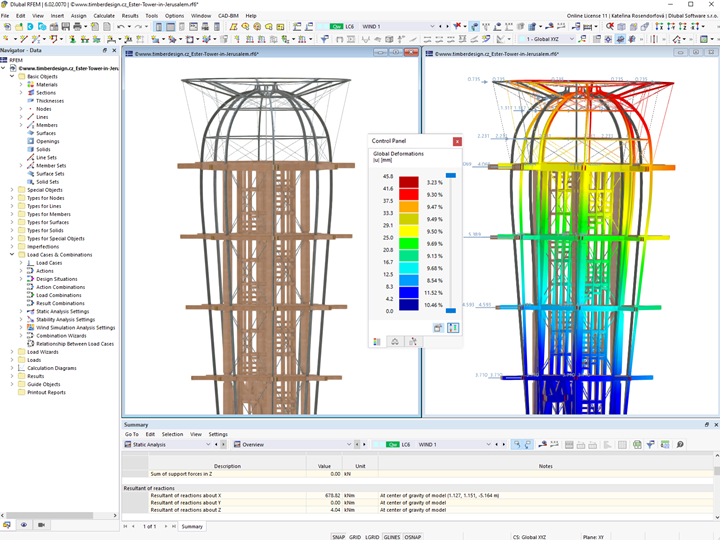

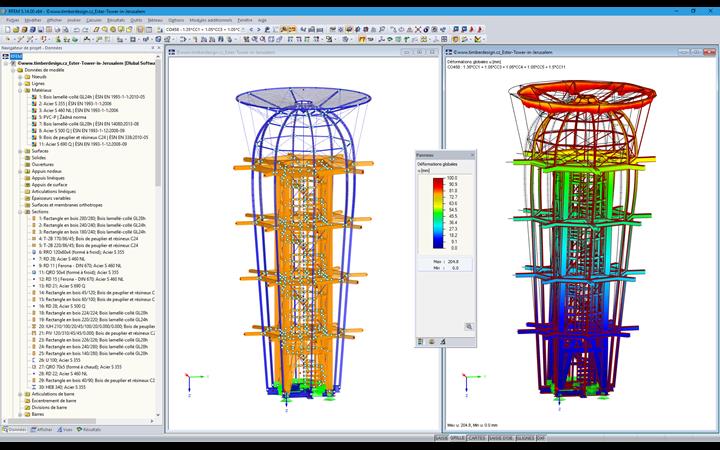

Données de modèle

Nombre de nœuds 818
Nombre de lignes 1442
Nombre de barres 1434
Nombre de surfaces 0
Nombre de solides 0
Nombre de cas de charge 15
Nombre de combinaisons de charges 0
Nombre de combinaisons de résultats 0
Poids total 10,631 t
Dimensions (métrique) 7,414 x 15,908 x 7,414 m
Dimensions (impériales) 24.32 x 52.19 x 24.32 feet
