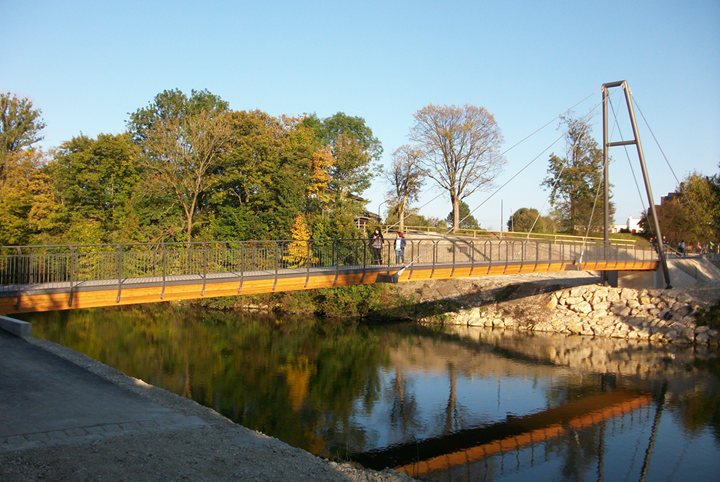

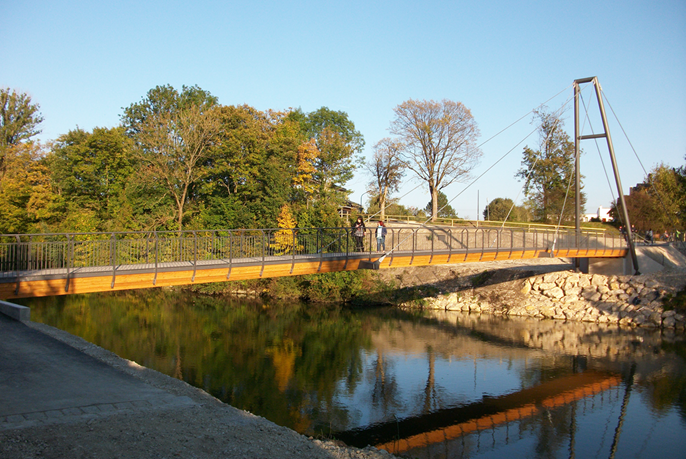

La estructura
Se necesitó una cantidad de 60 m³ de madera laminada encolada de pícea para el tablero para producir una viga encolada en bloque con las dimensiones de 280 x 44 cm de ancho y canto.
La viga está arqueada aproximadamente unos 40 cm y se subdivide en tres vanos con longitudes singulares de vanos de 16 m (2x) y 14 m (1x). Las uniones están diseñadas como uniones completas y están provistas con vigas transversales compuestas de perfiles en H soldados (h/b/t/s = 400/500/40/40 mm) de tipo de acero S 355 en cuyas cámaras las vigas de bloque se ajustaron en fábrica con precisión.
Los extremos de ambas vigas transversales se sostienen con cables (d = 40 mm) amarrados a la cabeza del pilón. La superestructura está retenida en las orillas del río mediante dos cables de anclaje de sujeción de 60 milímetros de diámetro que están sujetados a las subestructuras en el terreno. El esfuerzo máximo del cable en el estado límite último es de 1.700 kN (carga de diseño). En total, se utilizaron unos 130 metros de cables en espiral cerrado completamente para la sujeción y anclaje.

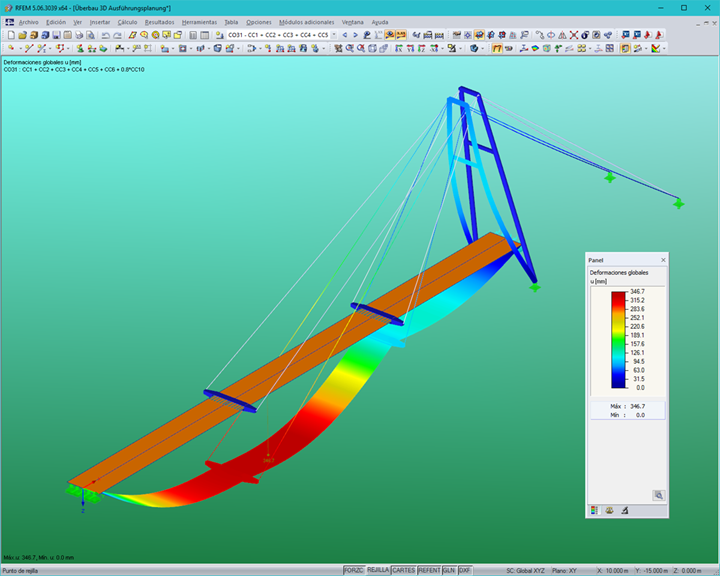

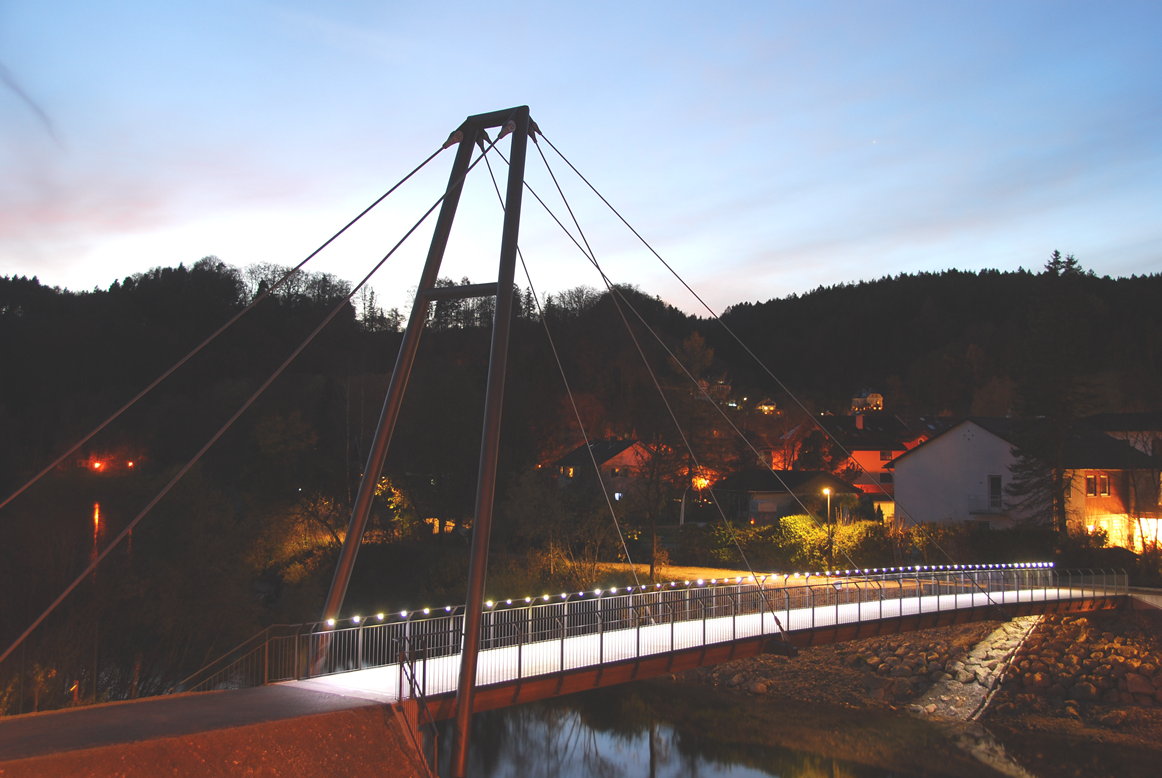

El pilón en forma de A tiene una altura aproximada de 15 metros y se compone de tubos de acero (355 x 25 mm) de tipo de acero S 355. Está hecho en fábrica y completamente soldado excepto en dos uniones atornilladas con placa. El esfuerzo máximo axil de la sección circular es de aproximadamente 1.800 kN en el estado límite último.
| Ingeniería estructural | Ingenieurbüro Robert Buxbaum, Wolfratshausen, Alemania www.ib-buxbaum.de |
| Construcción | Schaffitzel Holzindustrie GmbH + Co.KG, Schwaebisch Hall, Alemania Schaffitzel + Miebach GmbH, Lohmar, Alemania Stahl- und Maschinenbau Graf GmbH, Weinböhla, Alemania Krämmel GmbH & Co.KG, Wolfratshausen, Alemania Maurer Söhne GmbH & Co.KG, Múnich, Alemania |
| Inversor | Ciudad de Wolfratshausen, Alemania www.wolfratshausen.de |
