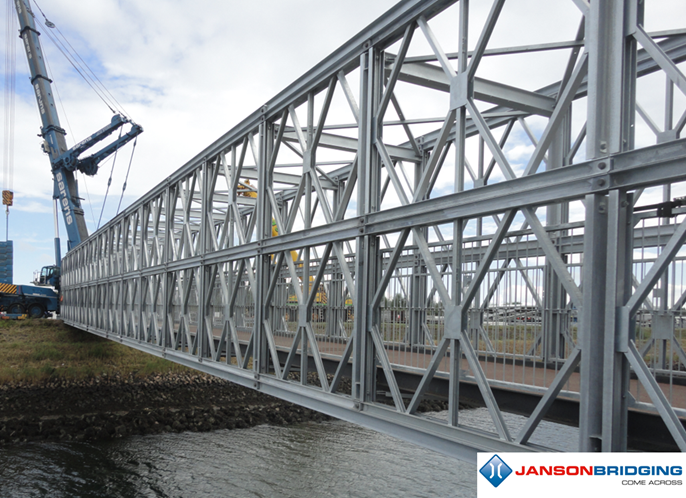

Puentes temporales de Janson Bridging, Países Bajos

Janson Bridging en Hank, Países Bajos, fabrica puentes temporales, de emergencia y permanentes para uso en obras civiles, industriales o militares.

Todos los puentes se componen de módulos con luces de 2 hasta 40 elementos, los cuales pueden acoplarse conjuntamente.

Los módulos son elementos con una longitud limitada que se pueden unir utilizando acoplamientos. Por ello, el ingeniero de puentes puede definir la luz, el canto y el ancho del puente agrupando los elementos conjuntamente.

Estos puentes tienen que cumplir las exigencias de varias normas nacionales, siendo las principales el Eurocódigo y la norma estadounidense (AASHTO).

Ya que el departamento de ingeniería interno de Janson Bridging calcula cada puente por separado, con luces que varían de 2 a 40 elementos, la cantidad de trabajo puede ser considerable para calcular las deformaciones, las fuerzas de reacción y las tensiones.

Por ello, Janson Bridging decidió optimizar su proceso de ingeniería automatizando la creación de modelos de puentes en RFEM y CAD en 2012. El objetivo era generar, calcular, dimensionar y verificar los puentes automáticamente.

Generación automática con la interfaz RF-COM

Actualmente, utilizando la interfaz RF-COM, Janson genera sus tipos de puente JSK, Bailey y JPB automáticamente.

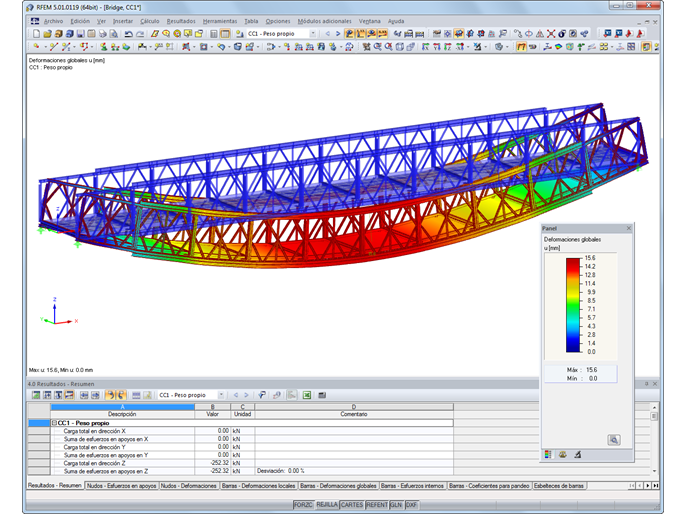

Los modelos de análisis se componen de barras y/o superficies, utilizando componentes tales como arriostramientos no lineales, barras trabajando sólo a compresión y ortotropía.

Además, Janson es capaz de generar el denominado Tandem System (LM) recorriendo toda la luz del puente. Las fuerzas de reacción y los esfuerzos internos se guardan automáticamente en las correspondientes páginas de la hoja de cálculo, reduciendo así considerablemente la cantidad de trabajo para el ingeniero. Con el uso de las herramientas de automatización, el ingeniero puede calcular los esfuerzos de reacción en cuestión de minutos.

Ingeniería estructural Janson Bridging
Hank, Países Bajos
www.jansonbridging.com


Especificaciones del proyecto

Datos del modelo

Número de nudos 1060
Número de líneas 572
Número de barras 552
Número de superficies 10
Número de casos de carga 15
Número de combinaciones de carga 11
Número de combinaciones de resultados 2
Peso completo 25.232 t
Dimensiones (métricas) 30,816 x 3,820 x 2,510 m
Dimensiones (imperiales) 101.1 x 12.53 x 8.23 feet
Versión del programa 5.01.01
