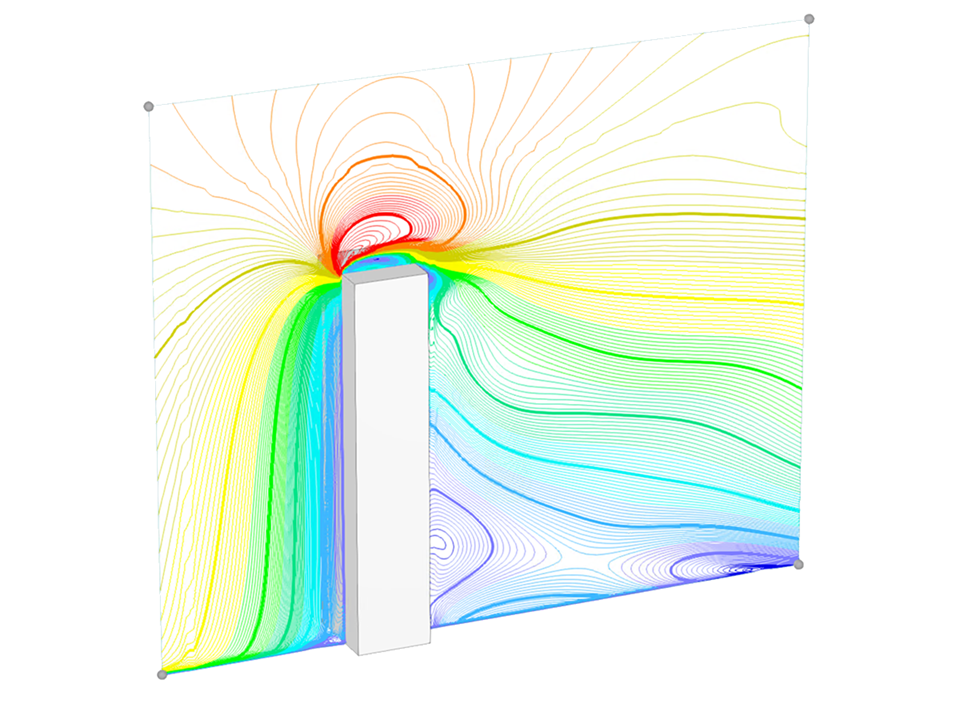

Este es el modelo de RWIND para el ejemplo de verificación del cuboide según el Eurocódigo
Ejemplo de verificación de cuboide según el Eurocódigo
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Si ha determinado experimentalmente las presiones superficiales disponibles para un modelo, puede aplicarlas a un modelo estructural en RFEM 6, procesarlas en RWIND 2 y usarlas como cargas de viento en el análisis estructural de RFEM 6.
Puede encontrar cómo aplicar los valores determinados experimentalmente en este artículo de la base de datos de conocimientos: Análisis estático con cargas de viento a partir de presiones medidas experimentalmente utilizando RWIND 2 y RFEM 6
Puede mostrar los resultados de RWIND directamente en el programa principal. En el Navegador - Resultados, seleccione el tipo de resultado "Análisis de simulación de viento" de la lista superior.
Actualmente, están disponibles los siguientes resultados, que se refieren a la malla computacional de RWIND:
- Presión superficial
- Coeficiente cp de la superficie
- Distancia al muro y+ (flujo estacionario)
¿Ya conoce el editor para el control de refinamientos de mallas? ¡Es una gran ayuda para su trabajo! ¿Por qué? Es fácil, le ofrece las siguientes opciones:
- Visualización gráfica de las áreas con refinamientos de malla
- Refinamiento de malla de zonas
- Desactivación del refinamiento de malla sólida en 3D estándar con la transversión en los refinamientos de malla en 3D manuales correspondientes.
Estas opciones le ayudan a formular una regla adecuada para mallar todo el modelo, incluso para los modelos con dimensiones poco comunes. Utilice el editor para definir de forma eficiente pequeños detalles del modelo en grandes edificios o áreas de malla detalladas en el área del recubrimiento del modelo. ¡Quedará asombrado!
RWIND Basic usa un modelo numérico de CFD (Dinámica de fluidos computacional) para simular los flujos de viento alrededor de sus objetos utilizando un túnel de viento digital. El proceso de simulación determina las cargas de viento específicas que actúan en las superficies de su modelo a partir del resultado del flujo alrededor del modelo.
Una malla de volumen en 3D es la responsable de la simulación en sí. Para ello, RWIND Basic realiza un mallado automático basándose en parámetros de control libremente definibles. Para el cálculo de los flujos de viento, RWIND Basic le proporciona una resolución estacionaria y RWIND Pro proporciona un solucionador transitorio para flujos turbulentos incompresibles. Las presiones superficiales resultantes de los resultados de los flujos se extrapolan al modelo para cada paso de tiempo.
