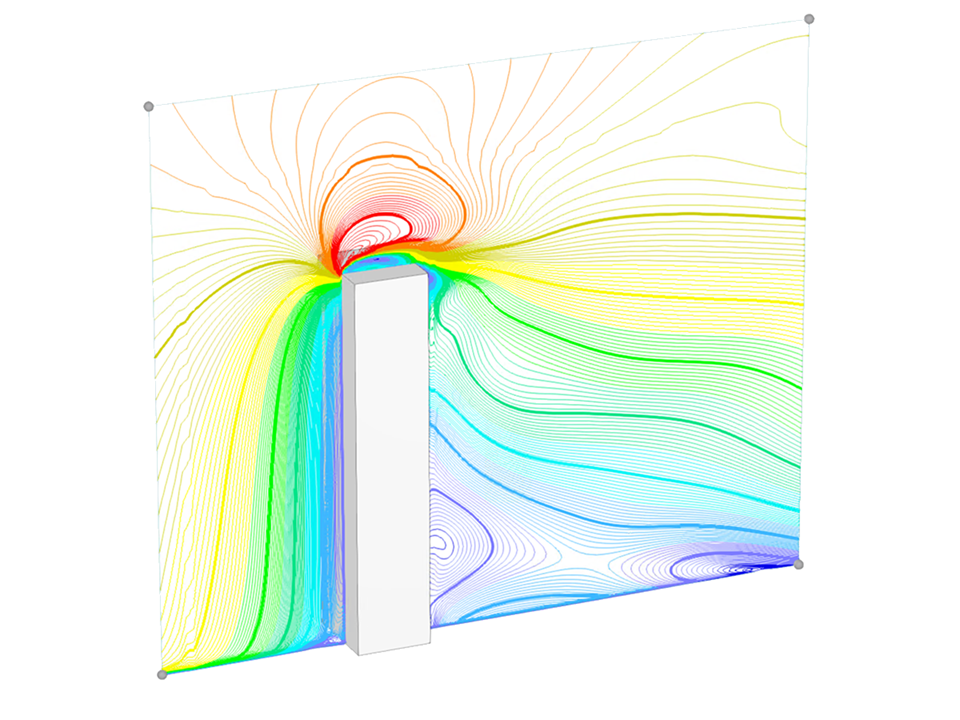

Это модель RWIND для контрольного примера кубоида Еврокода.
Пример проверки кубоида Еврокода
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Если у вас есть экспериментально определенные давления на поверхность, доступные для модели, вы можете применить их в модели конструкции в RFEM 6, обработать их в RWIND 2 и использовать в качестве ветровых нагрузок для расчёта конструкций в RFEM 6.
Как применить значения, полученные экспериментальным путем, можно узнать в этой статье из Базы знаний: Статический расчёт с ветровыми нагрузками на основе экспериментально измеренного давления с помощью RWIND 2 и RFEM 6
Результаты RWIND можно изобразить прямо в основной программе. В «Навигатор - Результаты» выберите тип результата «Расчёт моделирования воздействий ветра» из списка выше.
На данный момент доступны следующие результаты, относящиеся к расчётной сетке RWIND:
- Давление на поверхность
- Коэффициент поверхности cp
- Расстояние от стены y+ (стационарный поток)
Вы уже знакомы с редактором для управления измельчением сетки? Он будет вам отличным помощником в работе! В чем может быть причина? Это ' просто - у вас есть следующие возможности:
- Графическая визуализация областей с измельчением сетки
- Обработка зон сеткой
- Отключение стандартного измельчения 3D-сетки с преобразованием в соответствующее ручное измельчение 3D-сетки.
Эти параметры помогут вам сформулировать подходящее правило для создания сетки всей модели, даже для моделей с необычными размерами. Используйте редактор для эффективного определения мелких деталей модели на больших зданиях или областей детализированной сетки в области покрытия модели. Вы будете поражены!
Программа RWIND Basic использует численную модель CFD (вычислительная гидродинамика) для моделирования воздушных потоков вокруг ваших объектов с помощью цифровой аэродинамической трубы. В процессе моделирования определяются удельные ветровые нагрузки, действующие на поверхности вашей модели, по результатам обтекания модели.
За само моделирование затем отвечает 3D сетка объемов. Для этого RWIND Basic выполняет автоматическое создание сетки на основе произвольно определяемых контрольных параметров. Для расчета ветровых потоков программа RWIND Basic предлагает стационарное решение, а RWIND Pro - переходный решатель для несжимаемых турбулентных потоков. Давление на поверхность, возникающее в результате результатов потока, экстраполируется на модель для каждого временного шага.
