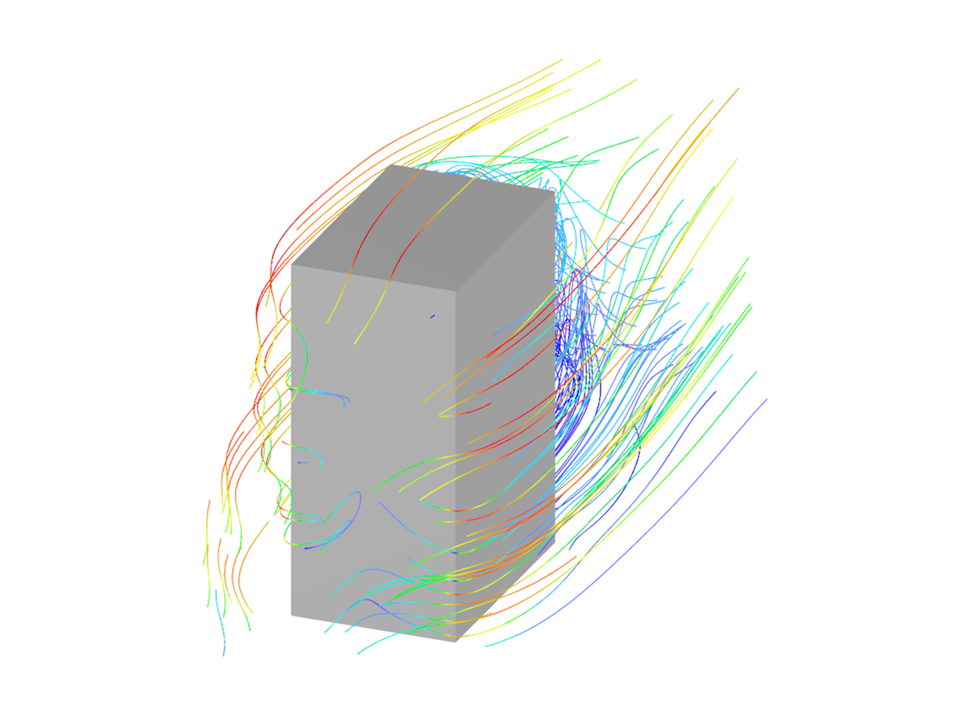

Configuración de la simulación de viento para el ejemplo de verificación MA-Werth. RWIND se compara con una prueba en túnel de viento, así como con otras simulaciones en ABAQUS y ANSYS.
Modelo utilizado en
Configuración de simulación de viento para el ejemplo de verificación MA-Werth
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Duración: 01:08:53 min
Duración: 01:02:20 min
Duración: 00:52:41 min
Duración: 00:00:58 min
Preguntas frecuentes (FAQ)
Duración: 00:00:18 min
Base de datos de conocimientos
Duración: 00:00:09 min
Base de datos de conocimientos
Duración: 00:00:10 min
Duración: 00:58:32 min
Preguntas frecuentes (FAQ)
Duración: 00:01:00 min
En ingeniería estructural, la predicción de los efectos de los flujos de viento turbulentos en las estructuras es crucial para la seguridad y el rendimiento. El modelado de la turbulencia en la dinámica de fluidos computacional (CFD) ayuda a simular estas interacciones. Engineers must choose a practical turbulence model by balancing efficiency, accuracy, and applicability. Los modelos comunes incluyen el promedio de Reynolds de Navier-Stokes (RANS), el promedio de Reynolds inestable de Navier-Stokes (URANS) y la simulación de remolinos separados retardados (DDES). RANS es robusto y rentable para flujos estacionarios, URANS captura fenómenos dependientes del tiempo para inestabilidades moderadas y DDES, un híbrido de RANS y Large Eddy Simulation (LES), resuelve estructuras turbulentas complejas. Comprender las fortalezas y limitaciones de cada modelo ayuda a los ingenieros a seleccionar el mejor enfoque para sus aplicaciones.
Cuando las presiones superficiales inducidas por el viento en un edificio están disponibles, se pueden aplicar en un modelo estructural en RFEM 6, procesar con RWIND 2 y usar como cargas de viento para el análisis estático en RFEM 6.
RWIND 2 y RFEM 6 ahora se pueden usar para calcular cargas de viento a partir de presiones de viento medidas experimentalmente en superficies. Básicamente, hay dos métodos de interpolación disponibles para distribuir las presiones medidas en puntos aislados a través de las superficies. La distribución de presión deseada se puede lograr utilizando el método y la configuración de parámetros apropiados.
La creación de un ejemplo de validación para la dinámica de fluidos computacional (CFD) es un paso crítico para garantizar la precisión y fiabilidad de los resultados de la simulación. Este proceso implica la comparación de los resultados de las simulaciones de CFD con datos experimentales o analíticos de escenarios del mundo real. El objetivo es establecer que el modelo de CFD pueda replicar fielmente los fenómenos físicos que se pretende simular. Esta guía describe los pasos esenciales en el desarrollo de un ejemplo de validación para la simulación de CFD, desde la selección de un escenario físico adecuado hasta el análisis y comparación de los resultados. Al seguir meticulosamente estos pasos, los ingenieros e investigadores pueden mejorar la credibilidad de sus modelos de CFD, allanando el camino para su aplicación eficaz en diversos campos como la aerodinámica, la industria aeroespacial y los estudios medioambientales.
Si ha determinado experimentalmente las presiones superficiales disponibles para un modelo, puede aplicarlas a un modelo estructural en RFEM 6, procesarlas en RWIND 2 y usarlas como cargas de viento en el análisis estructural de RFEM 6.
Puede encontrar cómo aplicar los valores determinados experimentalmente en este artículo de la base de datos de conocimientos: Análisis estático con cargas de viento a partir de presiones medidas experimentalmente utilizando RWIND 2 y RFEM 6
Puede mostrar los resultados de RWIND directamente en el programa principal. En el Navegador - Resultados, seleccione el tipo de resultado "Análisis de simulación de viento" de la lista superior.
Actualmente, están disponibles los siguientes resultados, que se refieren a la malla computacional de RWIND:
- Presión superficial
- Coeficiente cp de la superficie
- Distancia al muro y+ (flujo estacionario)
Utilice RWIND 2 Pro para aplicar fácilmente una permeabilidad a una superficie. Todo lo que necesita es la definición de
- el coeficiente de Darcy D,
- el coeficiente de inercia I,
- la longitud del medio poroso en la dirección del flujo L,
para definir una condición de contorno de presión entre el frente y la parte posterior de una zona porosa. Gracias a esta configuración, obtiene un flujo a través de esta zona con una visualización de resultados en dos partes en ambos lados del área de la zona.
Pero eso no es todo. Además, la generación de un modelo simplificado reconoce las zonas permeables y tiene en cuenta las aberturas correspondientes en el recubrimiento del modelo. ¿Puede prescindir de un elaborado modelado geométrico del elemento poroso? Comprensible, ¡entonces tenemos buenas noticias! Con una definición pura de los parámetros de permeabilidad, puede evitar el modelado geométrico complejo del elemento poroso. Utilice esta función para simular andamios permeables, cortinas de polvo, estructuras con mallas, etc.
Más información
¿Ya conoce el editor para el control de refinamientos de mallas? ¡Es una gran ayuda para su trabajo! ¿Por qué? Es fácil, le ofrece las siguientes opciones:
- Visualización gráfica de las áreas con refinamientos de malla
- Refinamiento de malla de zonas
- Desactivación del refinamiento de malla sólida en 3D estándar con la transversión en los refinamientos de malla en 3D manuales correspondientes.
Estas opciones le ayudan a formular una regla adecuada para mallar todo el modelo, incluso para los modelos con dimensiones poco comunes. Utilice el editor para definir de forma eficiente pequeños detalles del modelo en grandes edificios o áreas de malla detalladas en el área del recubrimiento del modelo. ¡Quedará asombrado!
La dinámica de fluidos computacional (CFD) es una herramienta poderosa en la práctica de la ingeniería moderna. Sin embargo, como con todos los métodos de simulación, surge la pregunta: ¿Qué tan confiables son los resultados?
Al importar un modelo a RWIND, aparece un mensaje sobre triángulos superpuestos. ¿A qué debería prestarle atención?
¿Cómo podemos introducir datos experimentales en RWIND?
¿Cuál es la diferencia entre los modelos de turbulencia RANS, URANS y DDES?
Al realizar simulaciones de transitorios de alta calidad con un gran número de celdas de malla, obtengo este error: "¡Error en el cálculo! Error de RWindSolverTransient, E315." Después de eso, RWIND se detiene sin resultados. ¿Qué puedo hacer?
¿Cuál es el método CFD más preciso para la simulación de viento de parapetos?
