Este modelo se utilizará en el seminario web gratuito "Las preguntas más comunes de los usuarios al soporte de Dlubal" el 4 de octubre de 2022 (alemán, 6 de octubre de 2022, inglés).

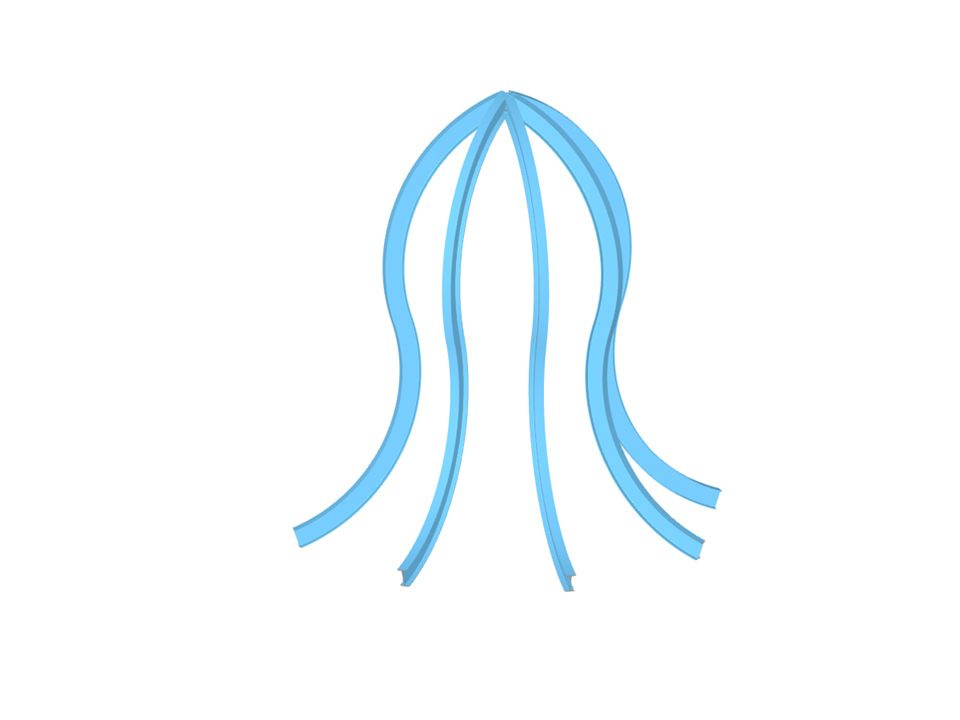

Barras de forma curva
Número de nudos | 31 |
Número de líneas | 25 |
Número de barras | 25 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 0 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.466 t |
Dimensiones (métricas) | 4,000 x 4,000 x 2,010 m |
Dimensiones (imperiales) | 13.12 x 13.12 x 6.59 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
