Stáhněte si zde model zakřivených prutů a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model použijeme ve bezplatném webináři „Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal“, který proběhne 6. října 2022 (v angličtině, 4. října 2022 v němčině).
Model použitý v

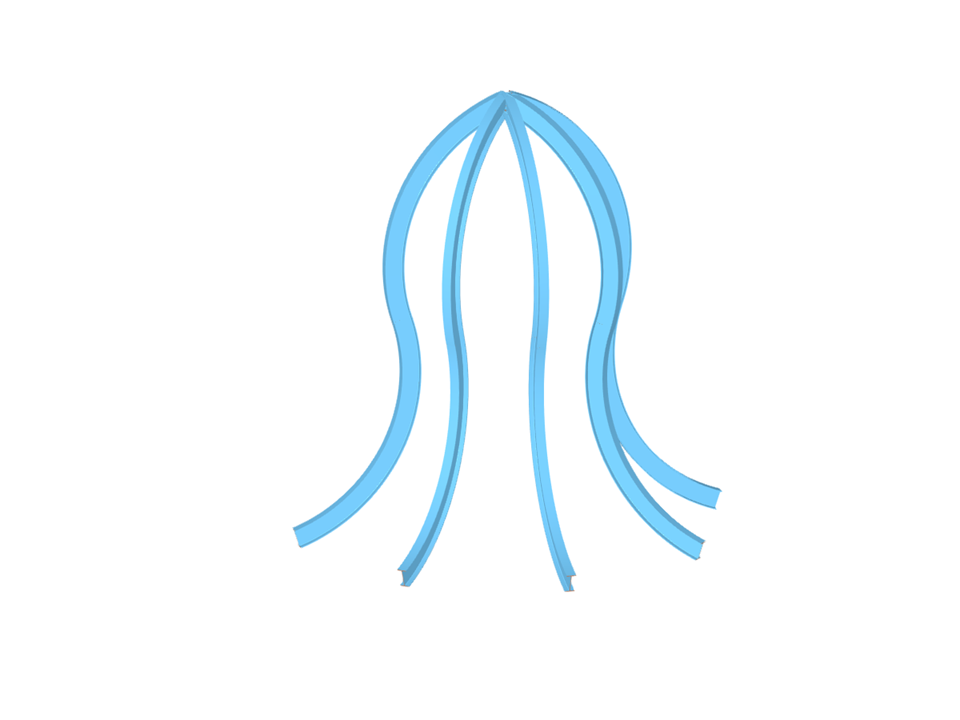

Zakřivené pruty
Počet uzlů | 31 |
Počet linií | 25 |
Počet prutů | 25 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 0 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,466 t |
Rozměry (metrické) | 4,000 x 4,000 x 2,010 m |
Rozměry (imperiální) | 13.12 x 13.12 x 6.59 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
