Descargue el modelo de un puente mixto aquí y ábralo con el software de análisis de elementos finitos RFEM.
Este modelo se utilizó en el seminario web gratuito "Consideración de las fases de construcción en RFEM 6" el 13 de enero de 2022 (en inglés y el 11 de enero de 2022 en alemán).
Modelo utilizado en

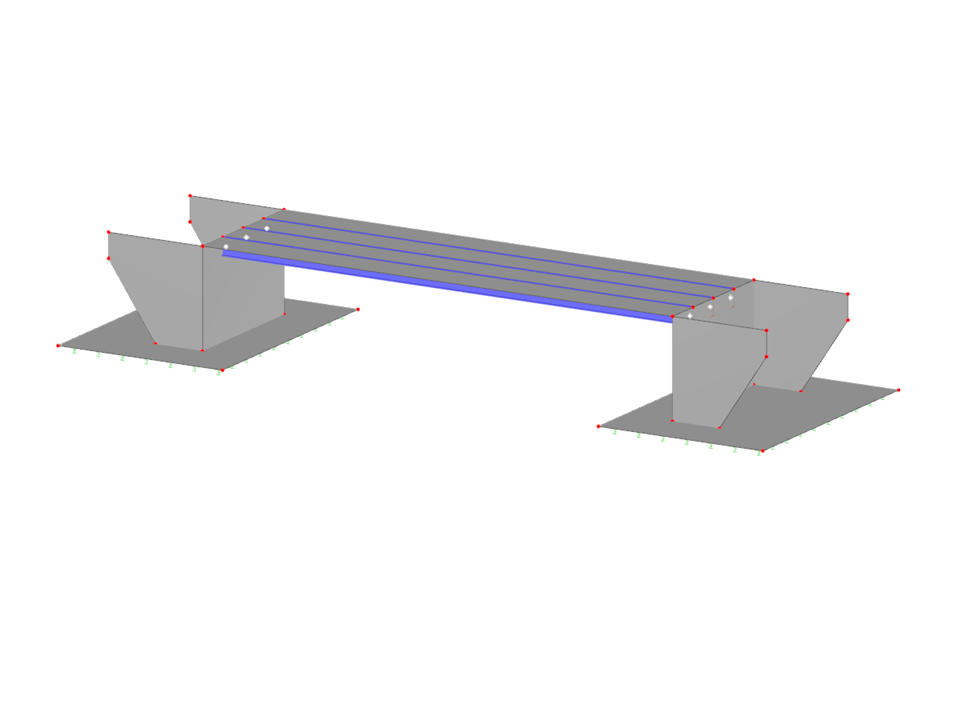

Puente compuesto
| Número de nudos | 34 |
| Número de líneas | 43 |
| Número de barras | 3 |
| Número de superficies | 9 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 252.270 t |
| Dimensiones (métricas) | 30,000 x 4,000 x 10,000 m |
| Dimensiones (imperiales) | 98.43 x 13.12 x 32.81 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
