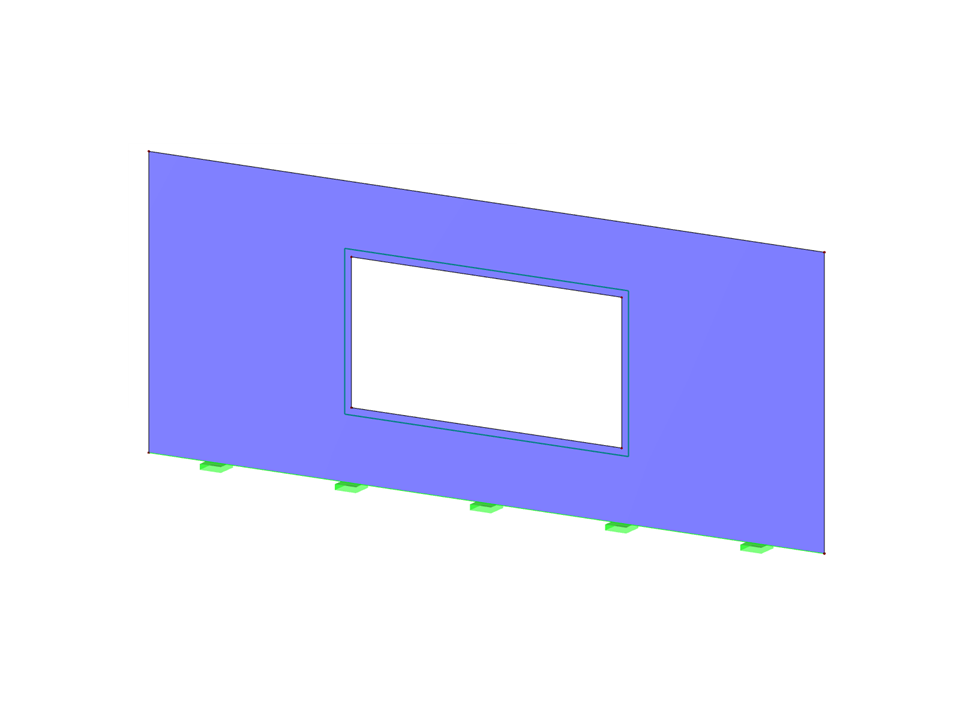

Muro con abertura
Submodelos
Muro con abertura
Número de nudos | 8 |
Número de líneas | 8 |
Número de superficies | 1 |
Número de casos de carga | 1 |
Peso completo | 5,024 t |
Dimensiones (métricas) | 10,000 x 0,000 x 4,000 m |
Dimensiones (imperiales) | 32.81 x 0 x 13.12 feet |
Versión del programa | 5.27.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
