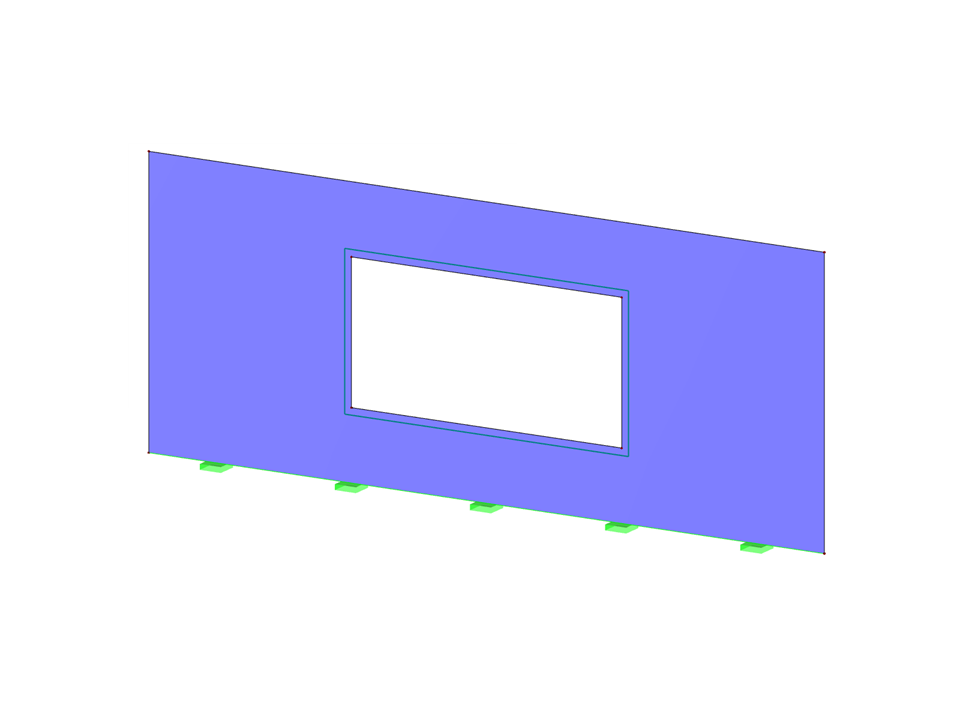

Parete con apertura
Parete con apertura
Numero di nodi | 8 |
Numero di linee | 8 |
Numero di superfici | 1 |
Numero di casi di carico | 1 |
Peso totale | 5,024 t |
Dimensioni (metriche) | 10.000 x 0.000 x 4.000 m |
Dimensioni (imperiali) | 32.81 x 0 x 13.12 feet |
Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
