FAQ 005071 | Diagrama de resultados Combinación de resultados Mín./Máx.
Modelo utilizado en

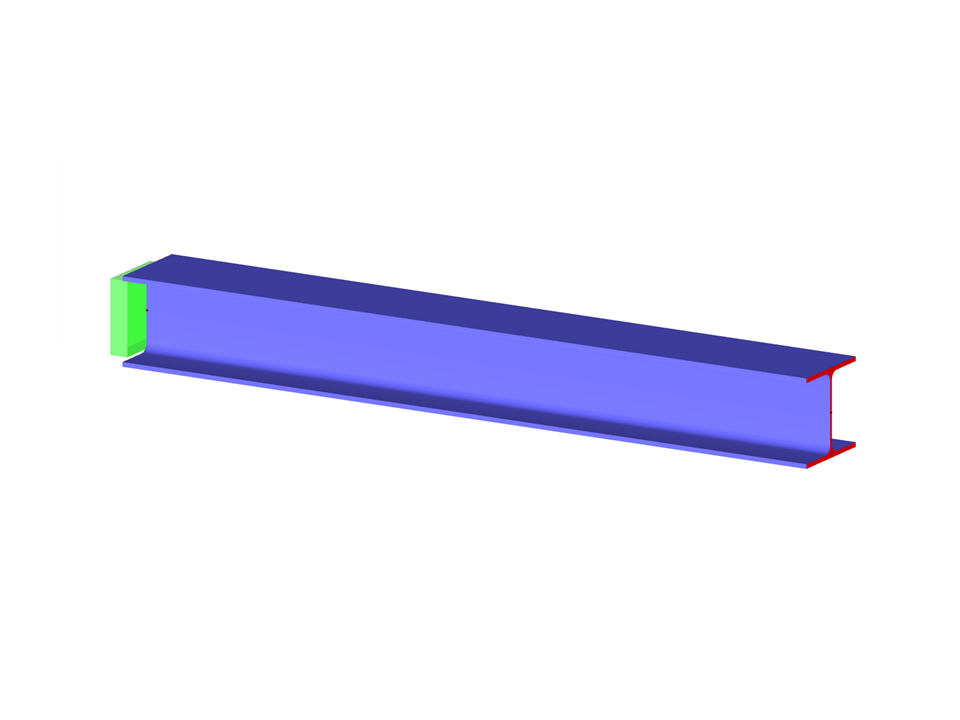

Voladizo
Número de nudos | 2 |
Número de barras | 1 |
Número de casos de carga | 3 |
Número de combinaciones de carga | 3 |
Número de combinaciones de resultados | 1 |
Peso completo | 0,068 t |
Dimensiones (métricas) | 1,850 x 0,500 x 0,500 m |
Dimensiones (imperiales) | 6.07 x 1.64 x 1.64 feet |
Versión del programa | 8.07.14 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
