FAQ 005071 | Diagramma dei risultati Combinazione dei risultati Min/Max

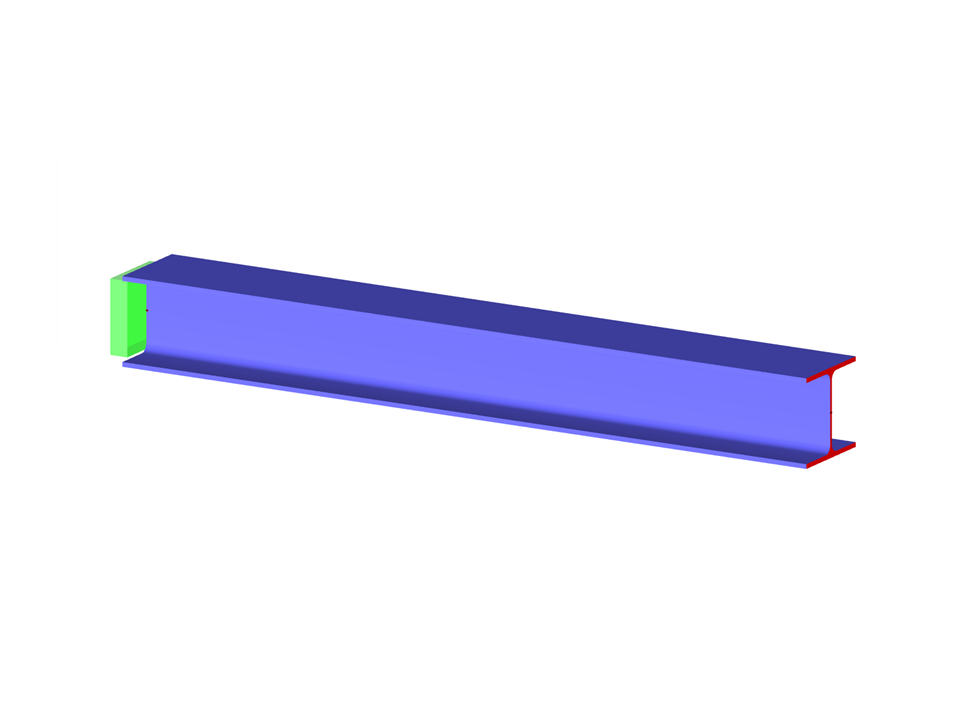

Modello utilizzato in
sbalzo
Numero di nodi | 2 |
Numero di aste | 1 |
Numero di casi di carico | 3 |
Nr. di combinazioni di carico | 3 |
Nr. di combinazioni di risultati | 1 |
Peso totale | 0,068 t |
Dimensioni (metriche) | 1.850 x 0.500 x 0.500 m |
Dimensioni (imperiali) | 6.07 x 1.64 x 1.64 feet |
Versione del programma | 8.07.14 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
