Un modelo creado por el equipo técnico de Dlubal Latam. El modelo también puede estar disponible como un bloque parametrizado en el sitio de Dlubal Latam.
El archivo para descargar contiene un modelo parametrizado guardado como un bloque (el tipo de archivo *.rfs).

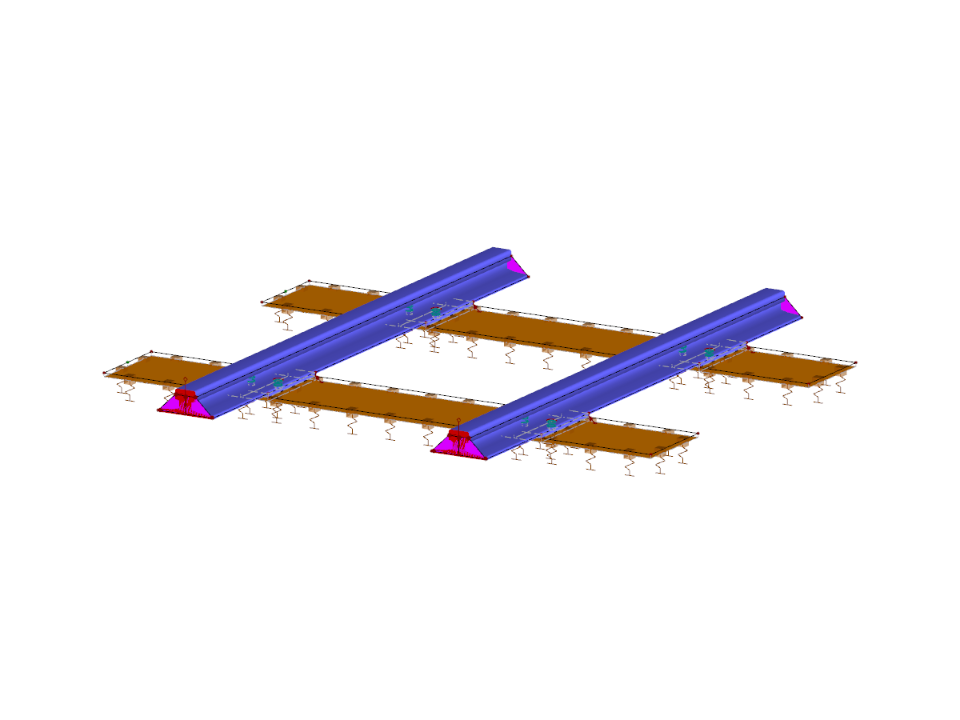

Sección de ferrocarril
Los parámetros de los bloques se pueden editar dinámicamente | |
Número de nudos | 150 |
Número de líneas | 182 |
Número de barras | 10 |
Número de superficies | 96 |
Número de sólidos | 8 |
Peso completo | 0.529 t |
Dimensiones (métricas) | 2,000 x 2,000 x 0,083 m |
Dimensiones (imperiales) | 6.56 x 6.56 x 0.27 feet |
Versión del programa | 5.26.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
