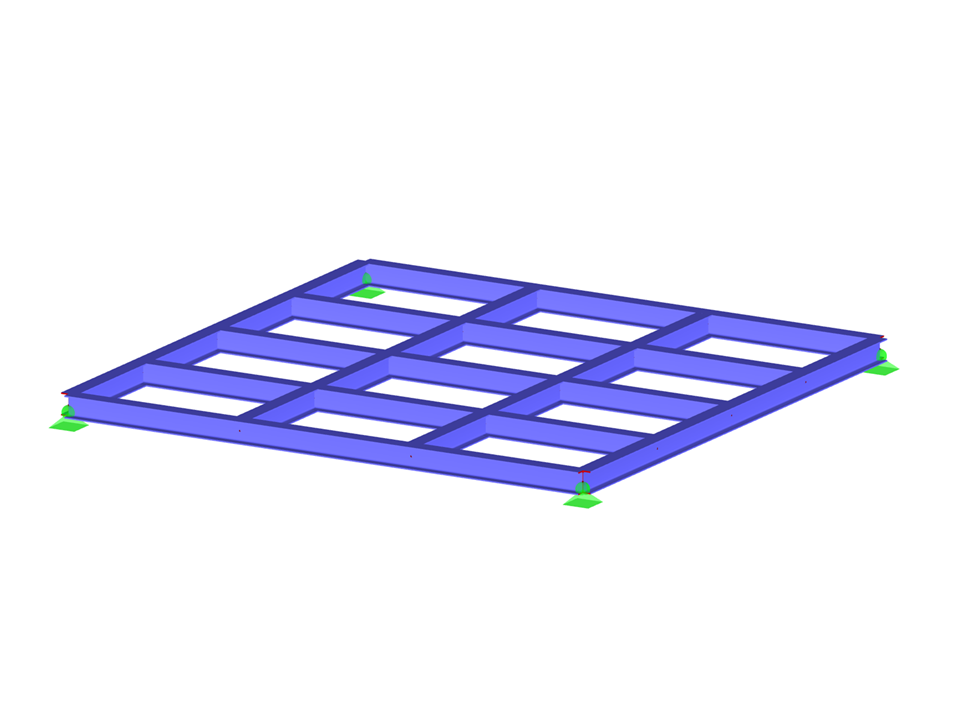

El modelo ilustra estructuras de rejilla con resultados precisos de barras en el plano XY y proporciona datos sólidos sobre momentos flectores en la vista de planta. Se utiliza varias veces la referencia FAQ 005045 para subrayar la orientación de la aplicación. La representación destaca resultados esenciales y apoya la verificación del comportamiento estructural en una impresionante representación gráfica. Los detalles técnicos y los resultados se visualizan claramente, permitiendo una comprensión intuitiva del análisis. El modelo sirve como base importante para comprender las simulaciones de barras en aplicaciones de componentes.


(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Análisis de rejilla en el plano XY

Número de nudos 20
Número de líneas 31
Número de barras 31
Número de casos de carga 2
Número de combinaciones de carga 8
Número de combinaciones de resultados 4
Peso completo 13,989 t
Dimensiones (métricas) 10,500 x 10,500 x 0,500 m
Dimensiones (imperiales) 34.45 x 34.45 x 1.64 feet
Versión del programa 5.26.02

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
