Le modèle illustre des structures de grillage avec des résultats précis de barres dans le plan XY et fournit des informations fiables sur les moments de flexion en vue de dessus. La FAQ 005045 est utilisée comme référence. La représentation met en évidence des résultats essentiels et soutient la vérification du comportement structurel avec des graphiques impressionnants. Les détails techniques et les résultats sont visualisés de manière claire, permettant de comprendre intuitivement l’analyse. Le modèle est une base importante pour la compréhension des simulations de barres dans le cadre d’applications de composants.

Modèle utilisé dans

(0)
0 sur 5 étoiles
5 étoiles 0
4 étoiles 0
3 étoiles 0
2 étoiles 0
1 étoile 0

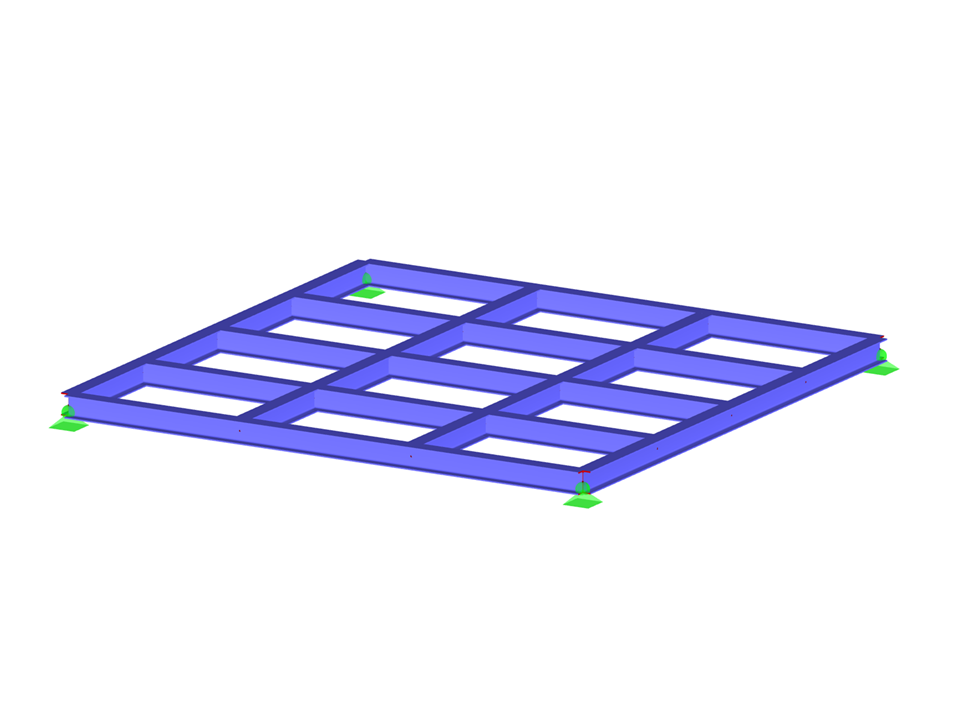

Analyse de grillage dans le plan XY

Nombre de nœuds 20
Nombre de lignes 31
Nombre de barres 31
Nombre de cas de charge 2
Nombre de combinaisons de charges 8
Nombre de combinaisons de résultats 4
Poids total 13,989 t
Dimensions (métrique) 10,500 x 10,500 x 0,500 m
Dimensions (impériales) 34.45 x 34.45 x 1.64 feet
Version du logiciel 5.26.02

Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
