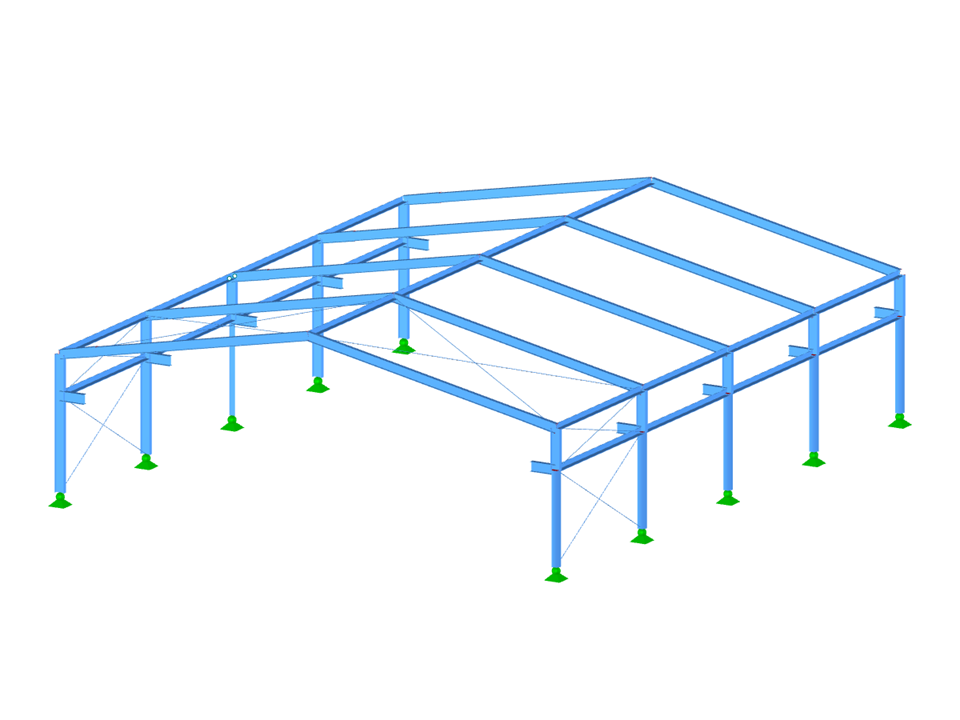

Este modelo se utilizó para explicar cómo usar la combinatoria automática de RFEM y RSTAB y la 'EN 1990 + EN 1991-3; Opción de las grúas para diseñar tanto las vigas de las pistas de las grúas como las cargas de soporte en la estructura avanzada.
Modelo utilizado en
Nave de acero
| Número de nudos | 55 |
| Número de líneas | 82 |
| Número de barras | 82 |
| Número de casos de carga | 3 |
| Peso completo | 17.628 t |
| Dimensiones (métricas) | 20,629 x 24,629 x 7,314 m |
| Dimensiones (imperiales) | 67.68 x 80.8 x 24 feet |
| Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
