Con el modelo de material ortótropo plástico en RFEM 5, puede calcular sólidos con las propiedades de material plástico y estas se evalúan según el criterio de fallo denominado Tsai-Wu.
Modelo utilizado en

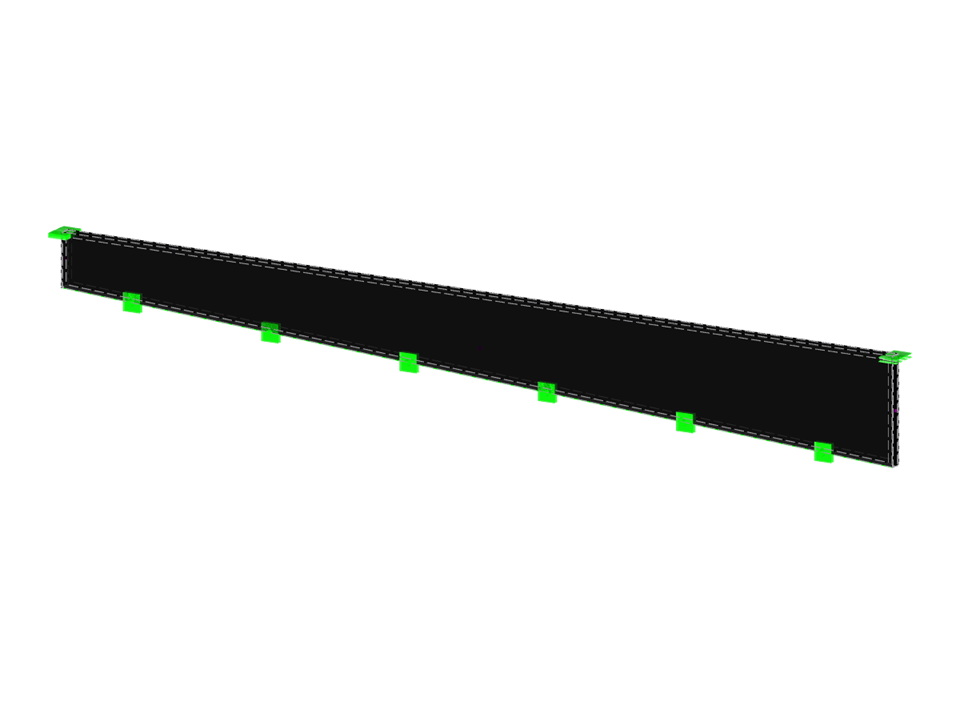

Modelo de material de Tsai-Wu
| Número de nudos | 16 |
| Número de líneas | 28 |
| Número de barras | 0 |
| Número de superficies | 16 |
| Número de sólidos | 3 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Dimensiones (métricas) | 10,010 x 1,200 x 0,120 m |
| Dimensiones (imperiales) | 32.84 x 3.94 x 0.39 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
