Manual en línea de RFEM | Superficies
El modelo de material elástico plástico en RFEM 5 permite calcular superficies y sólidos con las propiedades de material plásticas y realizar una evaluación de tensiones. Este modelo de material se basa en la plasticidad clásica de von Mises.
Modelo utilizado en

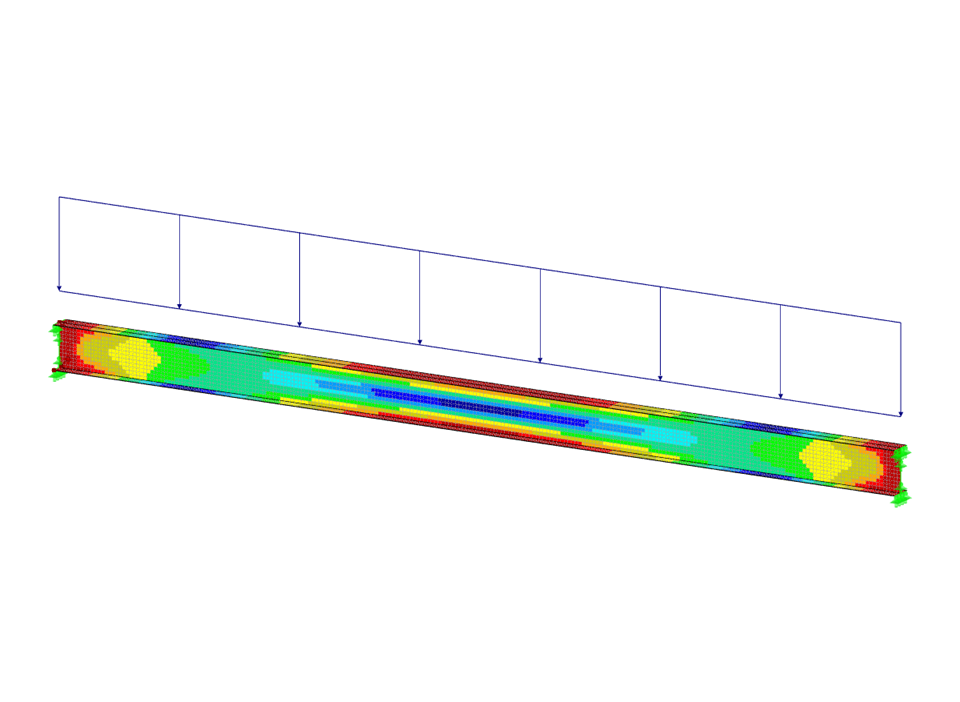

Modelo de viga con material elástico-plástico
| Número de nudos | 14 |
| Número de líneas | 17 |
| Número de barras | 1 |
| Número de superficies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.248 t |
| Dimensiones (métricas) | 6,000 x 0,289 x 0,150 m |
| Dimensiones (imperiales) | 19.69 x 0.95 x 0.49 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
