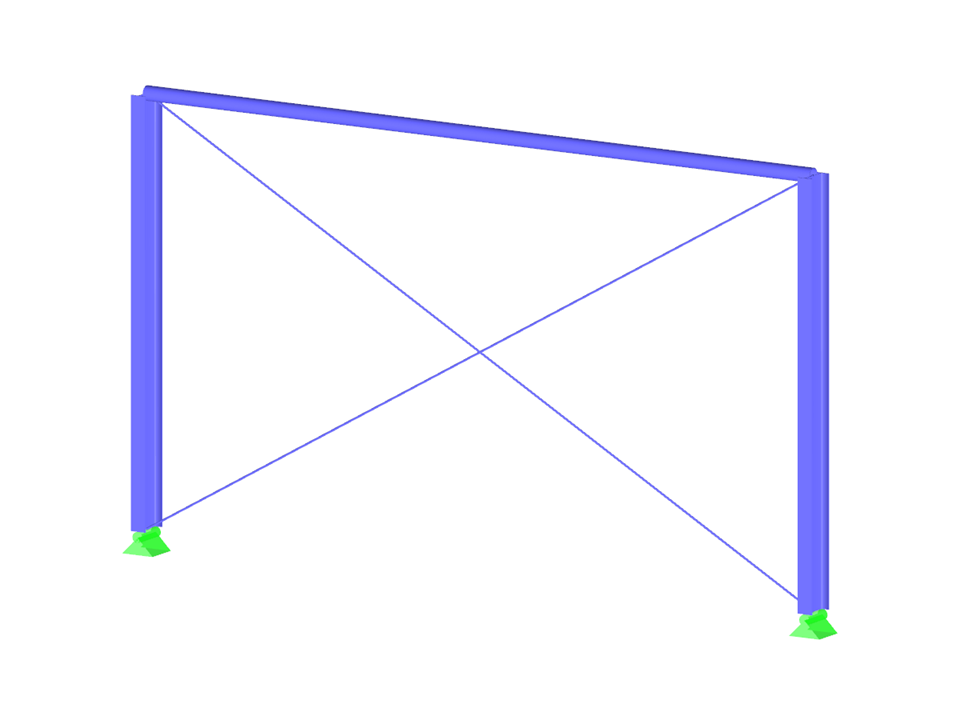

Estructura de la viga
| Número de nudos | 4 |
| Número de líneas | 5 |
| Número de barras | 5 |
| Número de casos de carga | 1 |
| Peso completo | 0.472 t |
| Dimensiones (métricas) | 0,640 x 7,640 x 4,320 m |
| Dimensiones (imperiales) | 2.1 x 25.07 x 14.17 feet |
| Versión del programa | 5.24.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
