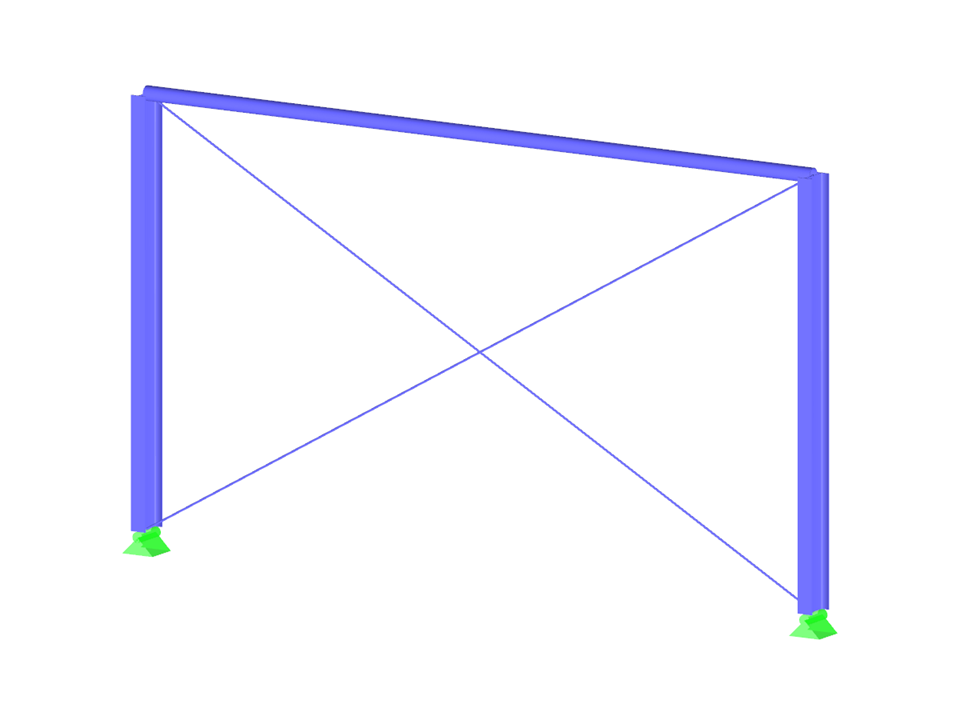

Struttura beam
Numero di nodi | 4 |
Numero di linee | 5 |
Numero di aste | 5 |
Numero di casi di carico | 1 |
Peso totale | 0,472 t |
Dimensioni (metriche) | 0.640 x 7.640 x 4.320 m |
Dimensioni (imperiali) | 2.1 x 25.07 x 14.17 feet |
Versione del programma | 5.24.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
