La ampliación del aeropuerto de Orly Sud tiene como objetivo aumentar la capacidad aeroportuaria y hacer que la movilidad de los pasajeros entre las llegadas y salidas sea más fluida, especialmente para las aerolíneas de bajo coste. El proyecto de ampliación de la terminal sur se inició por la compañía Groupe ADP.
Modelo de RFEM de la ampliación del aeropuerto Orly Sud, Francia (© Roux Ingénierie)
Cálculo de la estructura de Roux Ingénierie
www.rouxingenierie.com
Modelo de RFEM de la ampliación del aeropuerto Orly Sud, Francia (© Roux Ingénierie)
Cálculo de la estructura de Roux Ingénierie
www.rouxingenierie.com

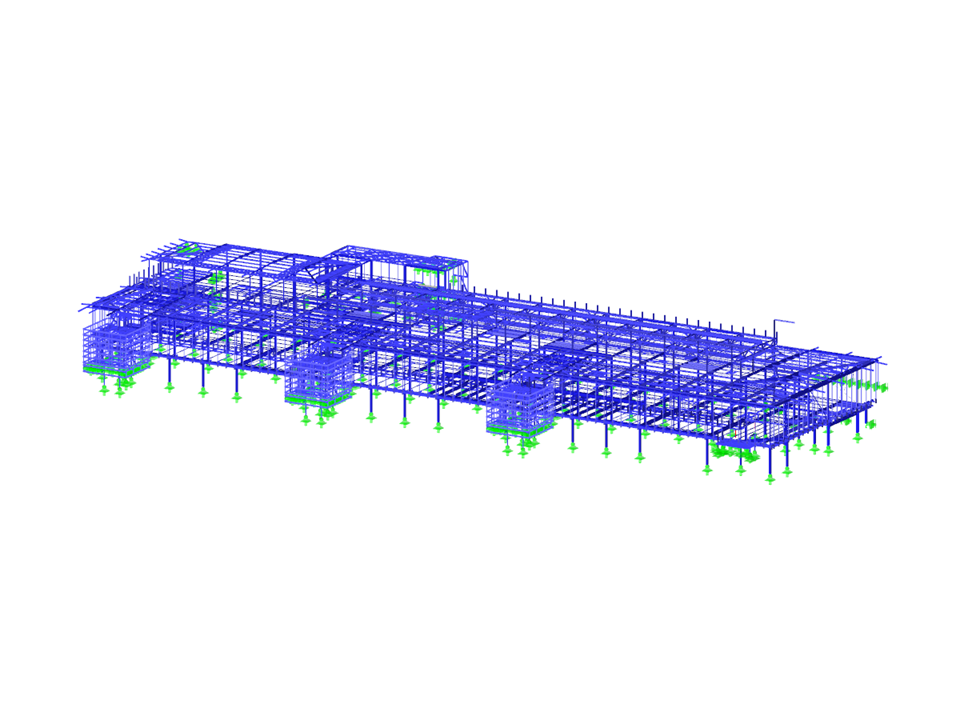

Estructura de acero del edificio
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 7528 |
| Número de líneas | 7525 |
| Número de barras | 7330 |
| Número de casos de carga | 27 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 1637.196 t |
| Dimensiones (métricas) | 173,787 x 66,320 x 21,213 m |
| Dimensiones (imperiales) | 570.17 x 217.59 x 69.6 feet |
| Versión del programa | 5.21.00 |
