Descargue el modelo de una estructura de acero con arriostramientos aquí y ábralo con el programa de estructuras RSTAB.
Este modelo se utilizó en el seminario web gratuito "Los errores de usuario más comunes con RFEM y RSTAB" presentado en la versión alemana el 28 de enero de 2021 (4 de febrero de 2021 en inglés).
Modelo utilizado en

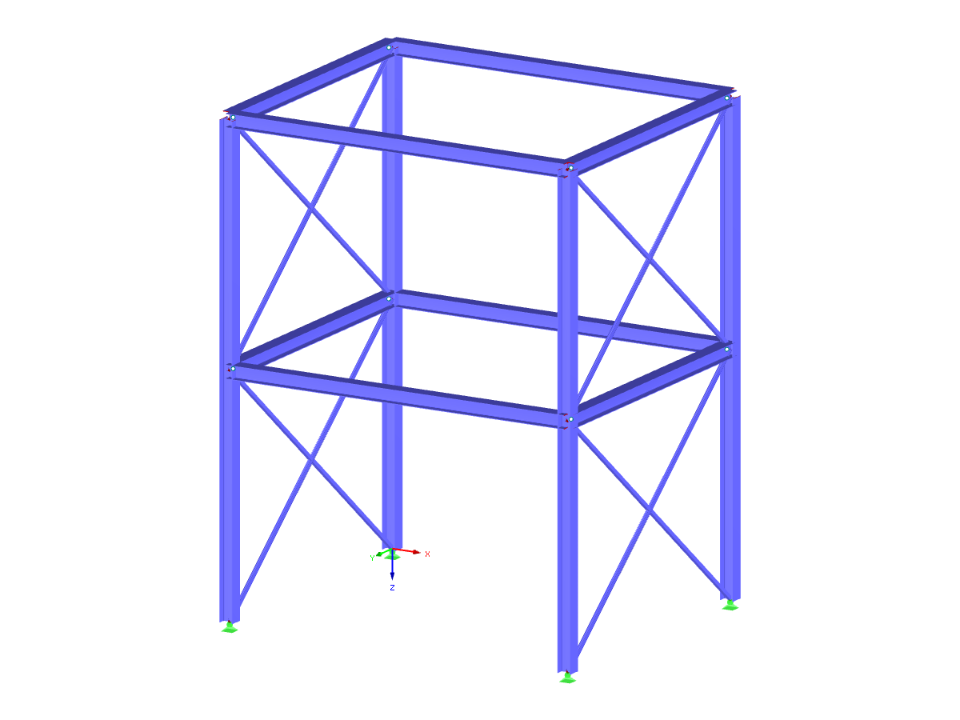

Estructura de acero con arriostramientos
| Número de nudos | 12 |
| Número de líneas | 24 |
| Número de barras | 24 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 4.862 t |
| Dimensiones (métricas) | 6,000 x 8,000 x 5,000 m |
| Dimensiones (imperiales) | 19.69 x 26.25 x 16.4 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
