Stáhněte si zde model ocelové konstrukce se ztužidly a otevřete ho v programu RSTAB pro prutové konstrukce.
Tento model jsme použili v bezplatném webináři „Nejčastější chyby uživatelů v programech RFEM a RSTAB“, který byl pořádán 28. ledna 2021 v němčině (4. února 2021 v angličtině).
Model použitý v

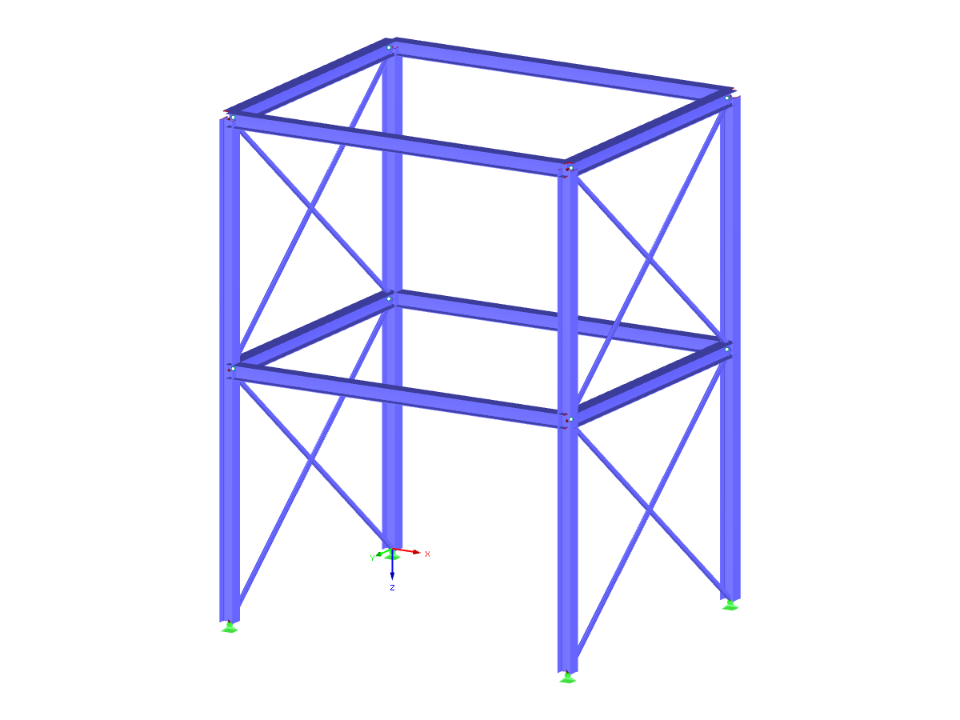

Ocelová konstrukce se ztužidly
| Počet uzlů | 12 |
| Počet linií | 24 |
| Počet prutů | 24 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 4,862 t |
| Rozměry (metrické) | 6,000 x 8,000 x 5,000 m |
| Rozměry (imperiální) | 19.69 x 26.25 x 16.4 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
