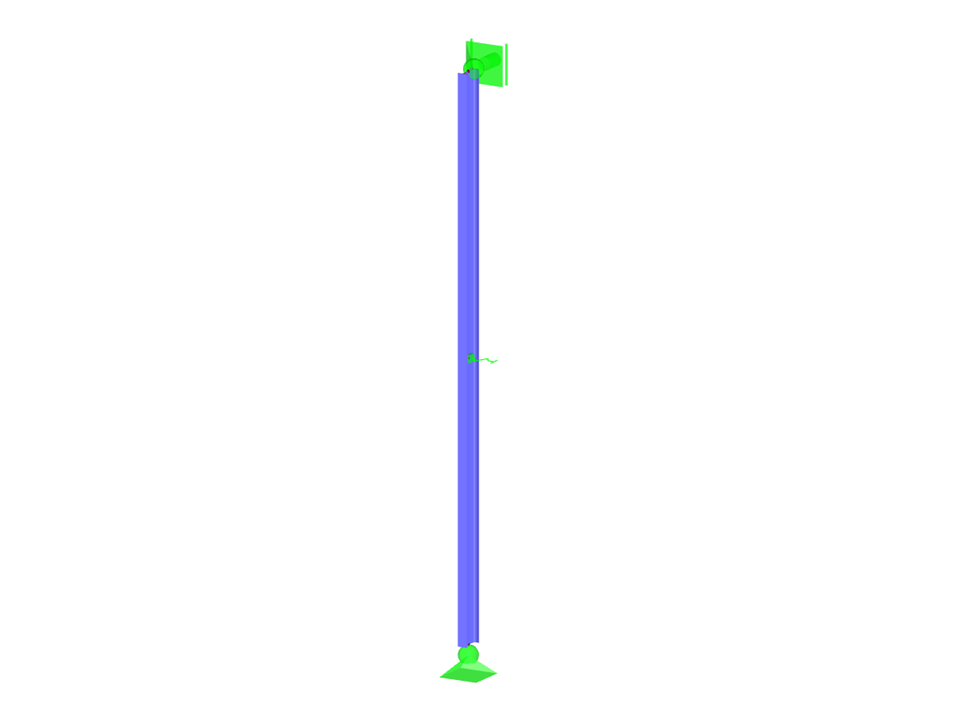

Modelo: barra a pandeo estabilizada
  • Descripción
  • Reseñas (0)

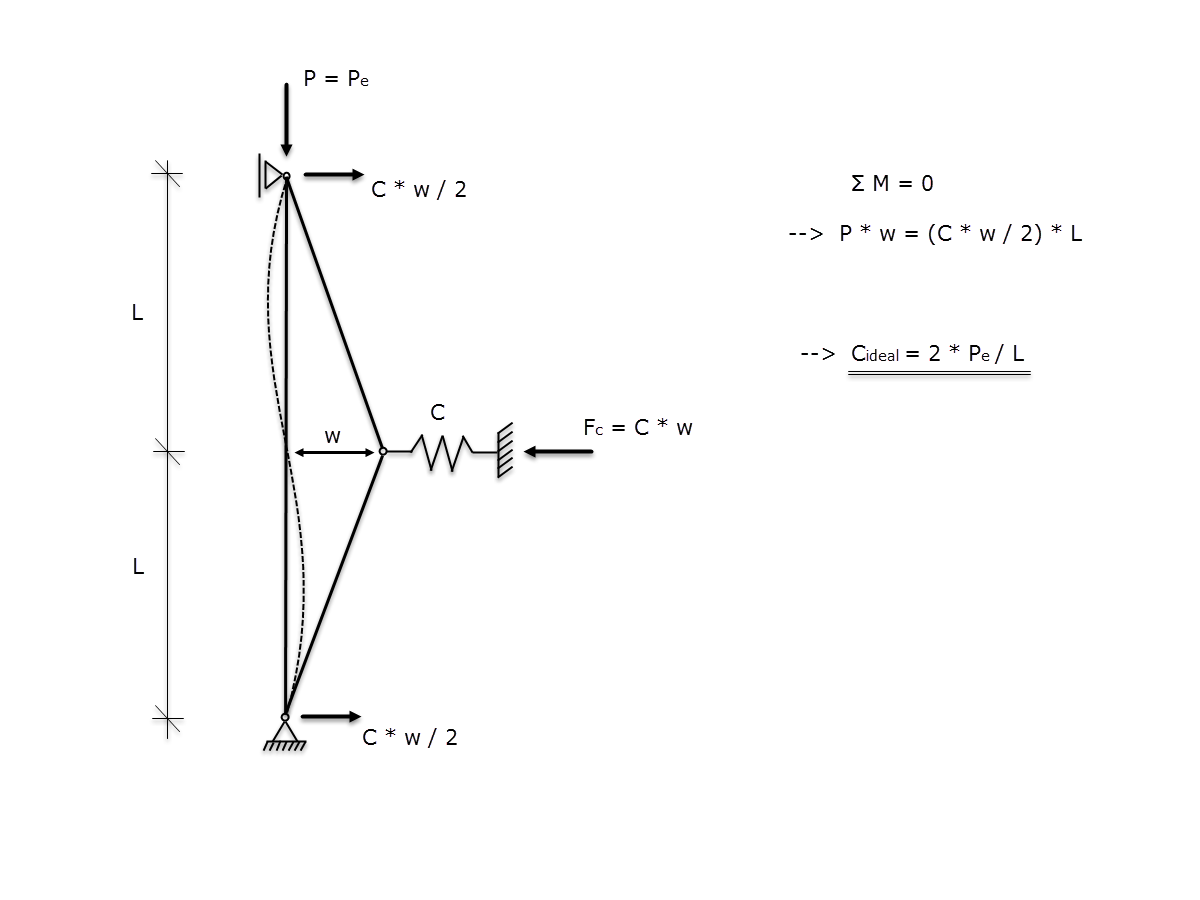

Este modelo estudia el cálculo de la rigidez de muelle ideal de un apoyo lateral para evitar el pandeo de una barra bajo esfuerzo normal de compresión. Mediante el modelo de Winter, se analiza con precisión la influencia de la rigidez del muelle en el comportamiento de estabilidad. Se consideran todos los parámetros esenciales para el diseño del apoyo lateral y se complementan con una representación precisa de la geometría constructiva. La modelación clara permite una determinación transparente de los parámetros críticos de diseño.

Modelo utilizado en
Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Rigidez óptima del resorte en apoyo de pilar a pandeo

Número de nudos 3
Número de líneas 2
Número de barras 2
Número de casos de carga 2
Número de combinaciones de carga 1
Peso completo 0.663 t
Dimensiones (métricas) 0,500 x 0,500 x 10,500 m
Dimensiones (imperiales) 1.64 x 1.64 x 34.45 feet
Versión del programa 5.24.02

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
