Modello: Asta stabilizzata
  • Descrizione
  • Recensioni (0)

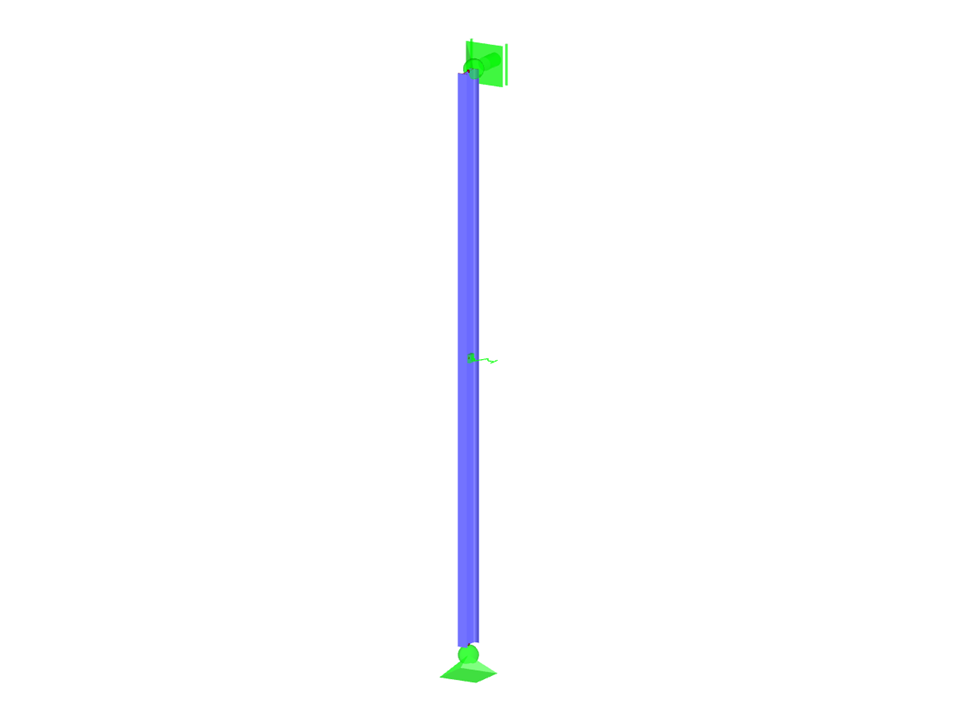

Questo modello analizza il calcolo della rigidezza ideale di una molla per l’appoggio laterale al fine di prevenire l’instabilità di un’asta sottoposta a forza assiale di compressione. Grazie al modello di Winter, si analizza con precisione l'influenza della rigidezza della molla sul comportamento di stabilità. Tutti i parametri essenziali per la progettazione dell'appoggio laterale sono considerati e integrati da una rappresentazione accurata della geometria costruttiva. La chiara modellazione consente di identificare in modo trasparente i parametri critici di progetto.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Rigidezza ottimale della molla nel supporto dell'asta inflessa

Numero di nodi 3
Numero di linee 2
Numero di aste 2
Numero di casi di carico 2
Nr. di combinazioni di carico 1
Peso totale 0,663 t
Dimensioni (metriche) 0.500 x 0.500 x 10.500 m
Dimensioni (imperiali) 1.64 x 1.64 x 34.45 feet
Versione del programma 5.24.02
