Actualmente se está construyendo una guardería en la localidad de Schwoich, Tirol, Austria, según el Modelado de información de construcción (BIM)
El modelo digital en 3D acompaña el proyecto de construcción desde el diseño hasta su finalización.
AGA-Bau-Planungs GmbH
www.agabau.at

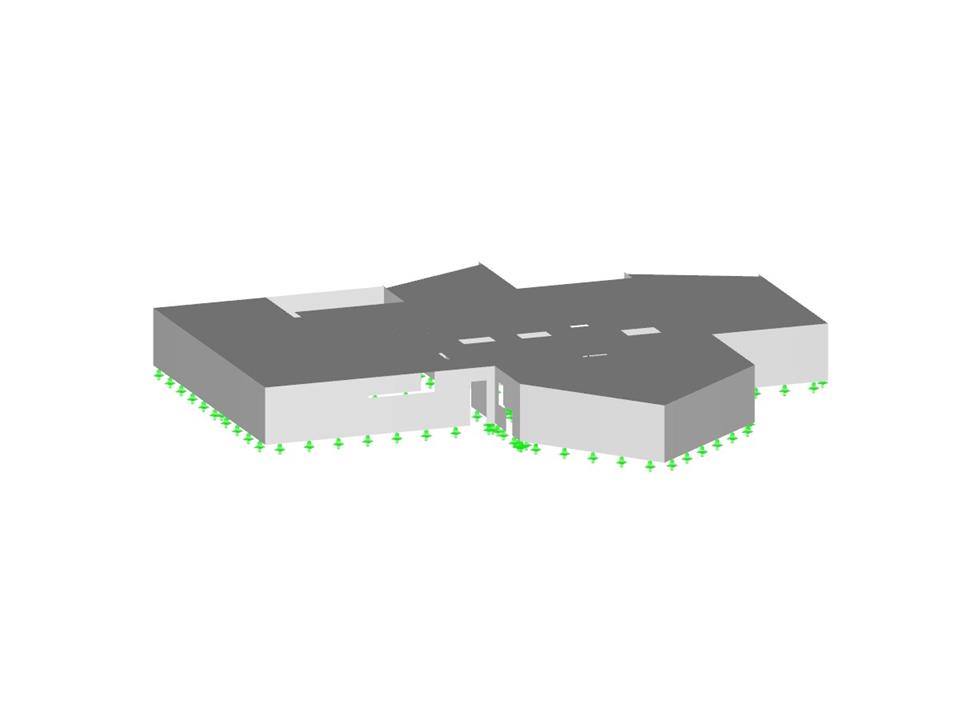

Arriba: Modelo físico de Revit, centro: Modelo analítico de Revit, inferior: Modelo de RFEM (© AGA-Bau)
El modelo digital en 3D acompaña el proyecto de construcción desde el diseño hasta su finalización.
AGA-Bau-Planungs GmbH
www.agabau.at
Arriba: Modelo físico de Revit, centro: Modelo analítico de Revit, inferior: Modelo de RFEM (© AGA-Bau)
Edificio de hormigón armado
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 208 |
| Número de líneas | 274 |
| Número de barras | 3 |
| Número de superficies | 35 |
| Número de casos de carga | 29 |
| Número de combinaciones de carga | 3 |
| Peso completo | 752.955 t |
| Dimensiones (métricas) | 35,941 x 35,728 x 3,456 m |
| Dimensiones (imperiales) | 117.92 x 117.22 x 11.34 feet |
| Versión del programa | 5.16.01 |
