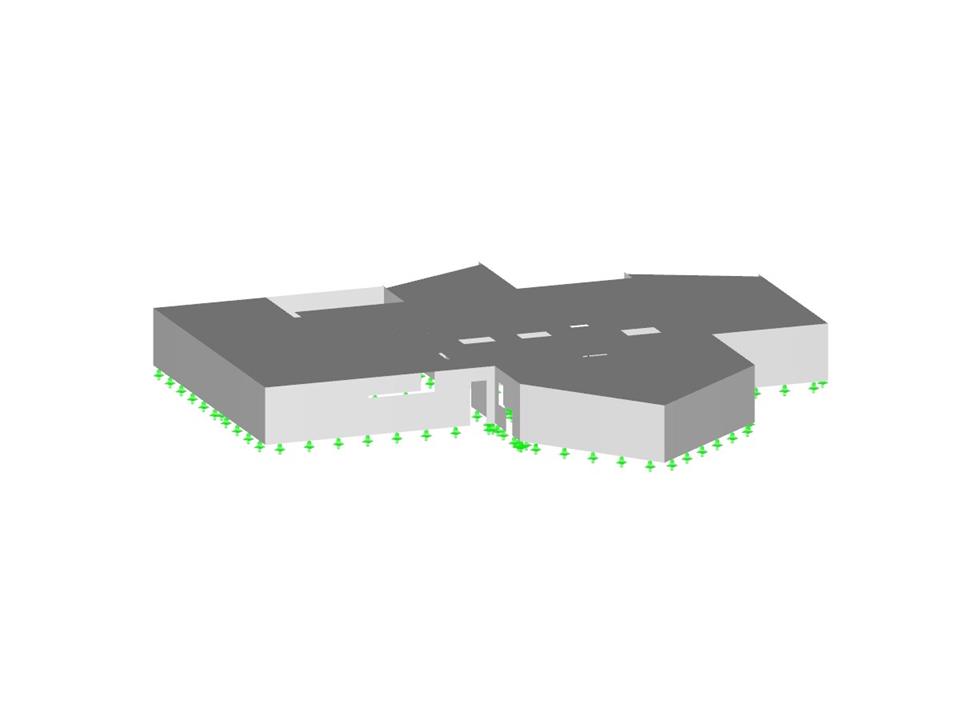

Un asilo nido, progettato secondo il Building Information Modeling (BIM), è attualmente in costruzione nel comune tirolese di Schwoich.
Il modello digitale 3D accompagna il progetto costruttivo dalla progettazione fino al suo completamento.
AGA-Bau-Planungs GmbH
www.agabau.at
In alto: Modello fisico di Revit, al centro: Modello analitico di Revit, in basso: Modello RFEM (© AGA-Bau)
Il modello digitale 3D accompagna il progetto costruttivo dalla progettazione fino al suo completamento.
AGA-Bau-Planungs GmbH
www.agabau.at
In alto: Modello fisico di Revit, al centro: Modello analitico di Revit, in basso: Modello RFEM (© AGA-Bau)
Edificio in cemento armato
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 208 |
| Numero di linee | 274 |
| Numero di aste | 3 |
| Numero di superfici | 35 |
| Numero di casi di carico | 29 |
| Nr. di combinazioni di carico | 3 |
| Peso totale | 752,955 t |
| Dimensioni (metriche) | 35.941 x 35.728 x 3.456 m |
| Dimensioni (imperiali) | 117.92 x 117.22 x 11.34 feet |
| Versione del programma | 5.16.01 |
