En la ciudad italiana de Brescia, la compañía Rubner Objektbau GmbH, operando como contratista general, ha construido un complejo residencial de atractiva arquitectura compuesta de madera. Se han construido cuatro complejos residenciales con un total de 72 viviendas en un tiempo mínimo. Para el instituto de vivienda lombardo ALER, es el primer proyecto que se realizó en madera.
Rubner Holzbau AG, cliente de Dlubal Software, fue el responsable del análisis estructural de las estructuras de madera. El diseño arquitectónico fue realizado por los arquitectos de Milán 5+1AA SRL (sucursal de Génova).
Análisis estructural para estructuras de madera
Rubner Holzbau AG
Brixen, Italia
www.rubner.com

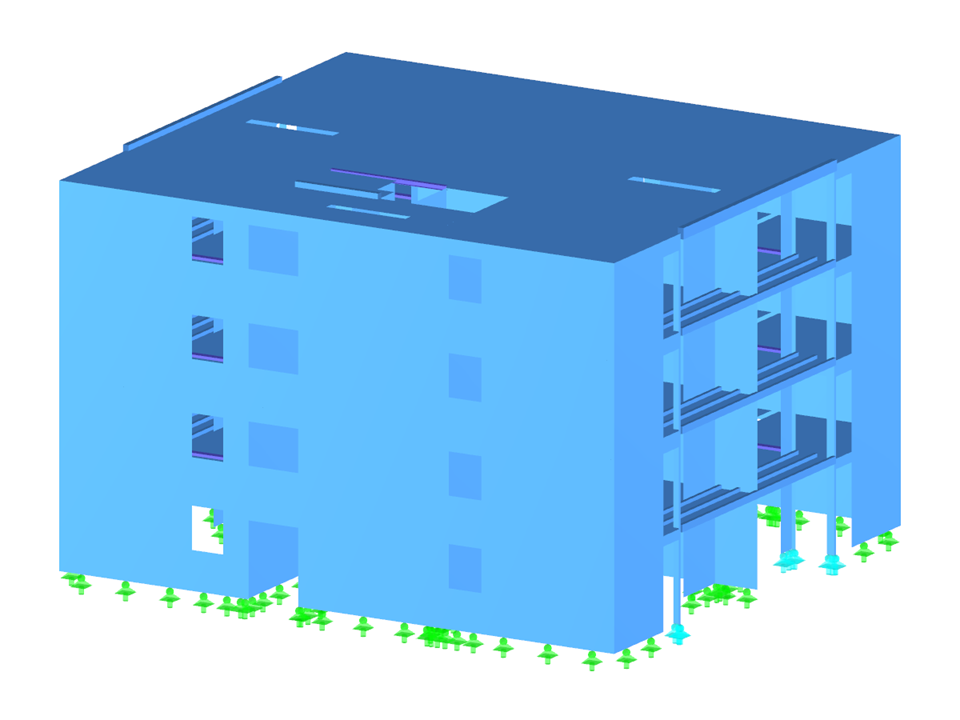

Modelo del complejo de viviendas B mostrado en RFEM (© Rubner)
Rubner Holzbau AG, cliente de Dlubal Software, fue el responsable del análisis estructural de las estructuras de madera. El diseño arquitectónico fue realizado por los arquitectos de Milán 5+1AA SRL (sucursal de Génova).
Análisis estructural para estructuras de madera
Rubner Holzbau AG
Brixen, Italia
www.rubner.com
Modelo del complejo de viviendas B mostrado en RFEM (© Rubner)
Complejo de apartamentos de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 880 |
| Número de líneas | 1392 |
| Número de barras | 92 |
| Número de superficies | 199 |
| Número de casos de carga | 20 |
| Número de combinaciones de carga | 26 |
| Número de combinaciones de resultados | 6 |
| Peso completo | 187.536 t |
| Dimensiones (métricas) | 19,580 x 17,520 x 12,360 m |
| Dimensiones (imperiales) | 64.24 x 57.48 x 40.55 feet |
| Versión del programa | 4.09.00 |
