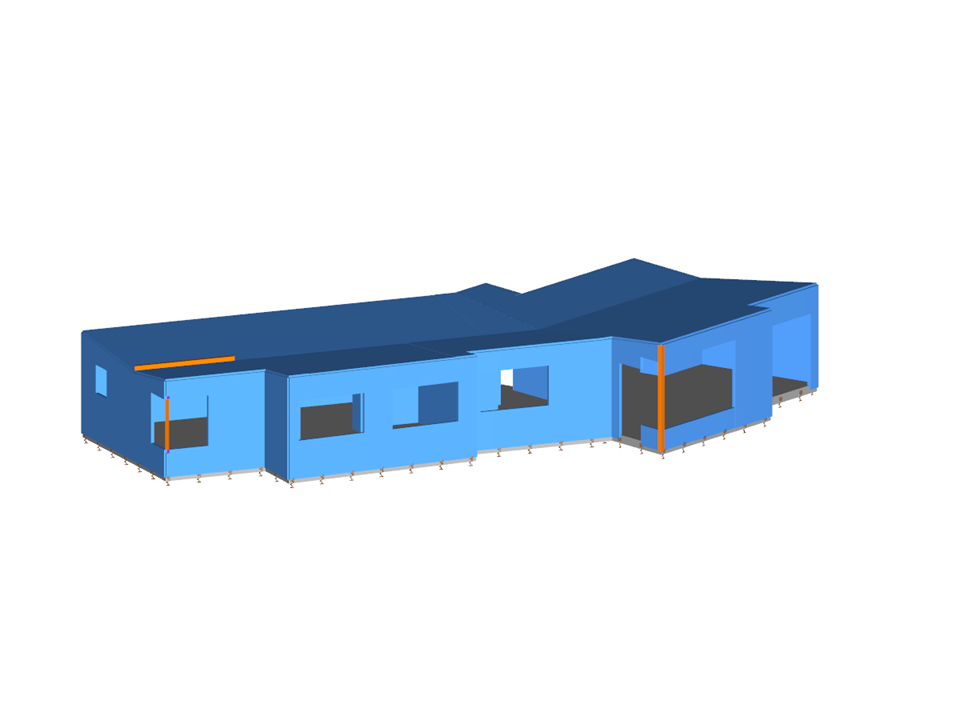

La vivienda de una planta hecha de madera contralaminada (CLT) y madera laminada encolada será galardonada con la prestigiosa certificación Passivhaus para casas pasivas, un símbolo de altos estándares de calidad en términos de eficiencia energética y consumo de CO2.
Análisis estructural:
Maderas Besteiro
www.mbesteiro.com
Análisis estructural:
Maderas Besteiro
www.mbesteiro.com
Submodelos
Modelo utilizado en
Casa pasiva de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 419 |
| Número de líneas | 634 |
| Número de barras | 95 |
| Número de superficies | 74 |
| Número de casos de carga | 19 |
| Número de combinaciones de resultados | 263 |
| Peso completo | 112.034 t |
| Dimensiones (métricas) | 20,495 x 15,049 x 3,200 m |
| Dimensiones (imperiales) | 67.24 x 49.37 x 10.5 feet |
| Versión del programa | 5.24.00 |
2024-08-01
2024-10-23
Formación en línea
2024-10-30
Formación en línea
Duración: 01:06:40 min
Duración: 01:04:39 min
Duración: 01:08:02 min
Duración: 00:01:22 min
Característica del producto
Duración: 00:00:56 min
Duración: 00:55:27 min
Duración: 01:10:03 min
Característica del producto
Duración: 00:00:56 min
Duración: 00:00:28 min
Básicamente, puede diseñar los componentes estructurales hechos de madera contralaminada en el módulo adicional RF-LAMINATE. Ya que el diseño es un análisis puro de tensiones elásticas, es necesario considerar además los problemas de estabilidad (pandeo por flexión y pandeo lateral).
El siguiente artículo describe un cálculo utilizando el método de la barra equivalente según [1] sección 6.3.2, realizado en un ejemplo de un muro de madera contralaminada susceptible de pandeo descrito en la parte 1 de esta serie de artículos. El análisis de pandeo se realizará como un análisis de tensión de compresión con resistencia a compresión reducida. Para esto, se determina el coeficiente de inestabilidadkc, que depende principalmente de la esbeltez del componente y del tipo de apoyo.
Como alternativa al método de la barra equivalente, este artículo describe cómo determinar los esfuerzos internos del muro susceptibles de pandeo según el análisis de segundo orden, teniendo en cuenta las imperfecciones, y luego realizar el cálculo de la sección para flexión y compresión.
![Análisis de vibraciones (Fuente: [3])](/es/webimage/009798/467822/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
El cálculo de la vibración de las placas de madera contralaminada a menudo es determinante para los techos de grandes luces. La ventaja del material más ligero de la madera sobre el hormigón se convierte en una desventaja, ya que el material de gran masa es ventajoso para una frecuencia natural baja.
En el módulo adicional RF-LAMINATE para RFEM, se pueden calcular las tensiones tangenciales de torsión con la superposición de los valores de la sección neta y bruta. El cálculo se realiza por separado en la dirección x e y. También se calculan las cargas en los puntos de intersección de los paneles de madera contralaminada.
- Análisis general de tensiones
- Salida de resultados gráfica y numérica de tensiones y razones de tensiones completamente integrada en RFEM
- Cálculo flexible en diferentes casos de cálculo
- Alta eficiencia debido a la poca cantidad de datos requeridos
- Flexibilidad gracias a las opciones de configuración detalladas para las bases y el alcance de los cálculos
- Se genera una matriz de rigidez global local de la superficie en RFEM sobre la base del modelo de material seleccionado y las capas contenidas. Están disponibles los modelos de material siguientes:
- Ortótropo
- Isótropo
- Definido por el usuario
- Híbrido (para combinaciones de modelos de material)
- Opción de guardar frecuentemente las estructuras de las capas en una base de datos
- Determinación de las tensiones básicas, tangenciales y equivalentes
- Además de las tensiones básicas, están disponibles como resultados las tensiones requeridas de la norma DIN EN 1995-1-1 y la interacción entre éstas.
- Análisis de tensiones para superficies de la estructura incluyendo formas simples o complejas
- Tensiones equivalentes calculadas de acuerdo con diferentes criterios:
- Teoría de la energía de distorsión o hipótesis de modificación de forma (von Mises)
- Teoría de la tensión tangencial máxima (Tresca)
- Criterio de tensiones principales máximas (Rankine)
- Criterio de la deformación principal (Bach)
- Cálculo de tensiones tangenciales transversales según Mindlin o Kirchhoff, o especificaciones definidas por el usuario
- Cálculo del estado último de servicio mediante la comprobación de los desplazamientos de la superficie
- Especificaciones definidas por el usuario para las flechas límite
- Posibilidad de considerar el acoplamiento entre capas
- Resultados detallados de los diferentes componentes de tensiones y razones en tablas y gráficos
- Salida de datos de tensiones para cada capa en el modelo
- Lista de piezas de las superficies calculadas
- Opción del acoplamiento de capas completamente sin cortante
Los modelos de RFEM y RSTAB se pueden guardar como modelos glTF en 3D (formatos *.glb y *.glTF). Vea los modelos en 3D en detalle con un visor 3D de Google o Babylon. Lleve sus gafas de realidad virtual (VR), como Oculus, para "caminar" a través de la estructura.
Puede integrar los modelos glTF en 3D en sus propios sitios web utilizando JavaScript según estas instrucciones (como en la web de Dlubal - Modelos para descargar): "Represente fácilmente modelos 3D interactivos en la web y en realidad aumentada" .
Con la opción de visualización modo cámara de vuelo, puede volar a través de su estructura RFEM y RSTAB. Controla la dirección y la velocidad del vuelo con tu teclado. Además, puede guardar el vuelo a través de su estructura como un video.
¿Se puede realizar un cálculo de protección contra incendios de paneles de madera laminada en RF-LAMINATE?
¿Se puede realizar un análisis detallado de las uniones, apoyos o armaduras de placas de madera laminadas en RF-LAMINATE?
¿Cómo puedo calcular un suelo mixto de madera y hormigón con CLT?
¿Dónde puedo encontrar las estructuras de capas de los productores de placas de madera contralaminada en el módulo adicional RF-LAMINATE?
¿Cómo se pueden ajustar manualmente los factores NDS y CSA O86 para su consideración en el complemento Cálculo de madera?
¿Qué cálculo se realiza para las opciones de "Cálculo de torsión" de la configuración de resistencia de NDS?
