Cavezzo es una de las ciudades en la región de Emilia-Romaña afectada por el terremoto de 2012.
Como consecuencia de esto, muchos edificios públicos y privados fueron gravemente dañados y resultaron inhabitables. El polideportivo municipal es una de estas estructuras que tuvo daños tan graves que fue necesario demoler por completo la estructura existente de hormigón armado.
Studio Ergodomus - Ing. Franco Piva e Ing. Cristiano Benacchio
Pergine Valsugana (TN), Italia
www.ergodomus.it

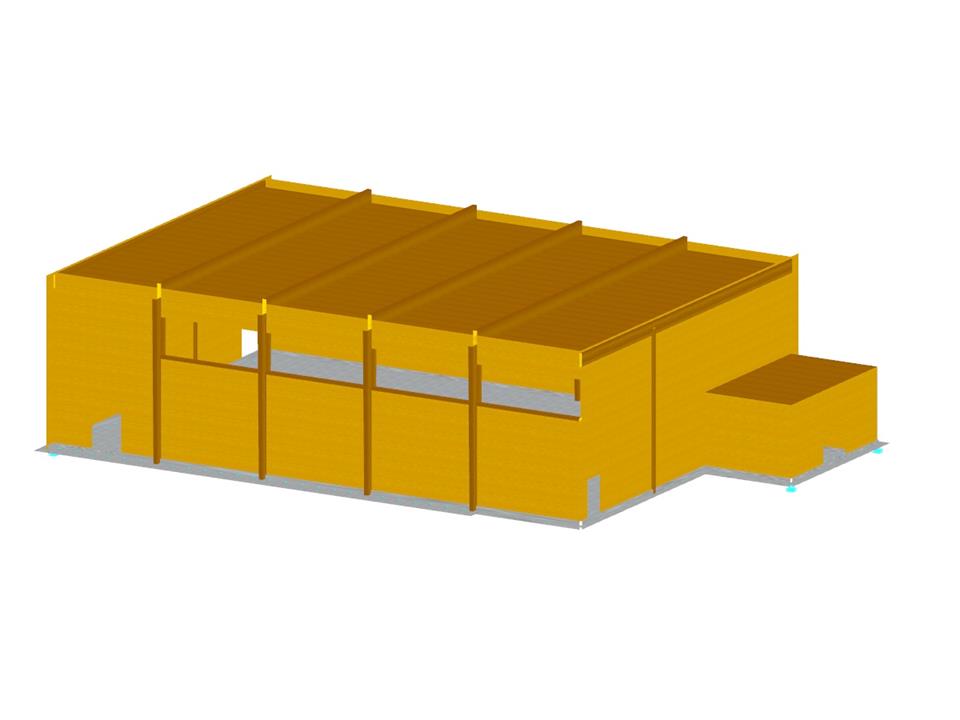

3D-Modell der Turnhalle in RFEM (© Studio Ergodomus)
Como consecuencia de esto, muchos edificios públicos y privados fueron gravemente dañados y resultaron inhabitables. El polideportivo municipal es una de estas estructuras que tuvo daños tan graves que fue necesario demoler por completo la estructura existente de hormigón armado.
Studio Ergodomus - Ing. Franco Piva e Ing. Cristiano Benacchio
Pergine Valsugana (TN), Italia
www.ergodomus.it
3D-Modell der Turnhalle in RFEM (© Studio Ergodomus)
Estructura de madera del pabellón de deportes
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 125 |
| Número de líneas | 181 |
| Número de barras | 69 |
| Número de superficies | 12 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 44 |
| Número de combinaciones de resultados | 6 |
| Peso completo | 822.657 t |
| Dimensiones (métricas) | 39,075 x 25,240 x 9,798 m |
| Dimensiones (imperiales) | 128.2 x 82.81 x 32.15 feet |
| Versión del programa | 5.06.10 |
