Descargue el modelo de una unión IH2.1 A 26 20 tP30 parametrizada aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizó en el artículo técnico 1678, entre otros.

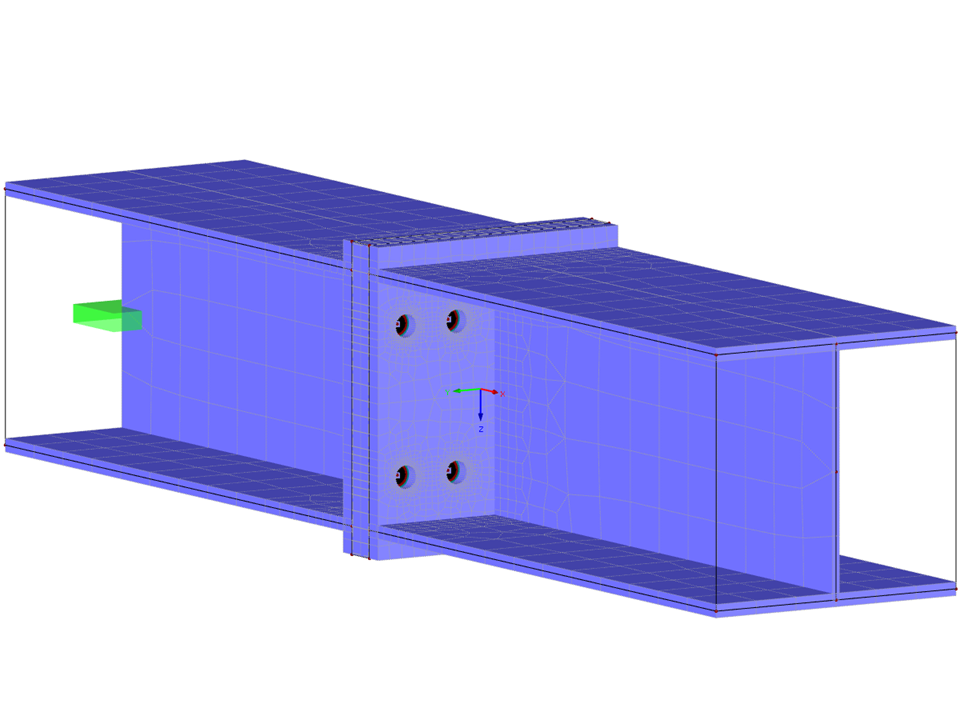

Modelo parametrizado con elementos finitos para el diseño de uniones con chapas frontales rígidas
Número de nudos | 629 |
Número de líneas | 666 |
Número de barras | 585 |
Número de superficies | 22 |
Número de sólidos | 1 |
Número de casos de carga | 3 |
Número de combinaciones de carga | 2 |
Peso completo | 0.112 t |
Dimensiones (métricas) | 1,255 x 0,260 x 0,290 m |
Dimensiones (imperiales) | 4.12 x 0.85 x 0.95 feet |
Versión del programa | 5.24.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
