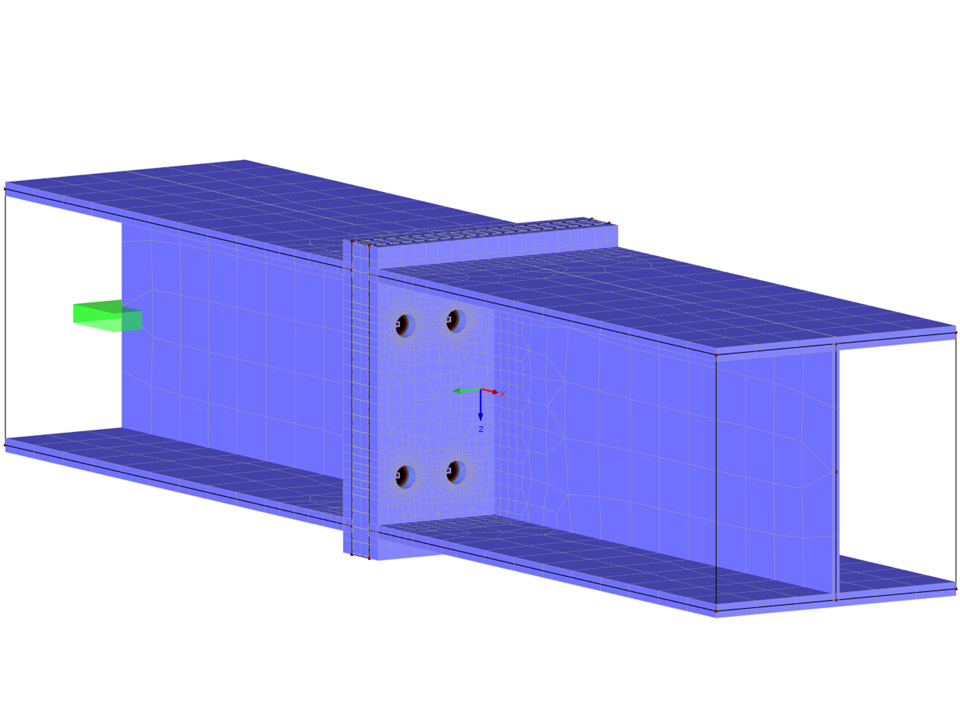

Stáhněte si zde model parametrického přípoje IH2.1 A 26 20 tP30 a otevřete ho v MKP programu RFEM.
Tento model byl mimo jiné použit v odborném článku 1678.
Model použitý v
Parametrický model KP pro posouzení tuhých spojů s čelní deskou
| Počet uzlů | 629 |
| Počet linií | 666 |
| Počet prutů | 585 |
| Počet ploch | 22 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 2 |
| Celková hmotnost | 0,112 t |
| Rozměry (metrické) | 1,255 x 0,260 x 0,290 m |
| Rozměry (imperiální) | 4.12 x 0.85 x 0.95 feet |
| Verze programu | 5.24.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
