La estructura consta de un anillo exterior compuesto por nueve pilares de madera laminada encolada, que se establecieron de forma simétrica rotacional con una diferencia de ángulo de 40° cada uno, formando así una estructura espacial poligonal.
Dentro de la torre se construyó un pilón de acero hecho de un tubo redondo. Las escaleras de caracol de acero con rejillas de acero y un tobogán de túnel están unidas al pilón, que está conectado a la torre en dos niveles de altura: a 24 y 40 m.
Los visitantes tienen acceso a la torre por el camino de las copas de los árboles que termina a 24 metros sobre el suelo o subiendo por la escalera de caracol. Desde allí, pueden llegar a la plataforma de observación trepando por una construcción de madera en espiral que está unida a los pilares de madera por medio de vigas de acero en voladizo.
La construcción ha sido reforzada por una estrecha malla de barras diagonales de acero ancladas en las columnas de madera. En la parte inferior, se dispusieron adicionalmente cuatro estructuras de anillos que se extienden horizontalmente hechas de tubos de acero
WIEHAG GmbH
Altheim, Austria
www.wiehag.com

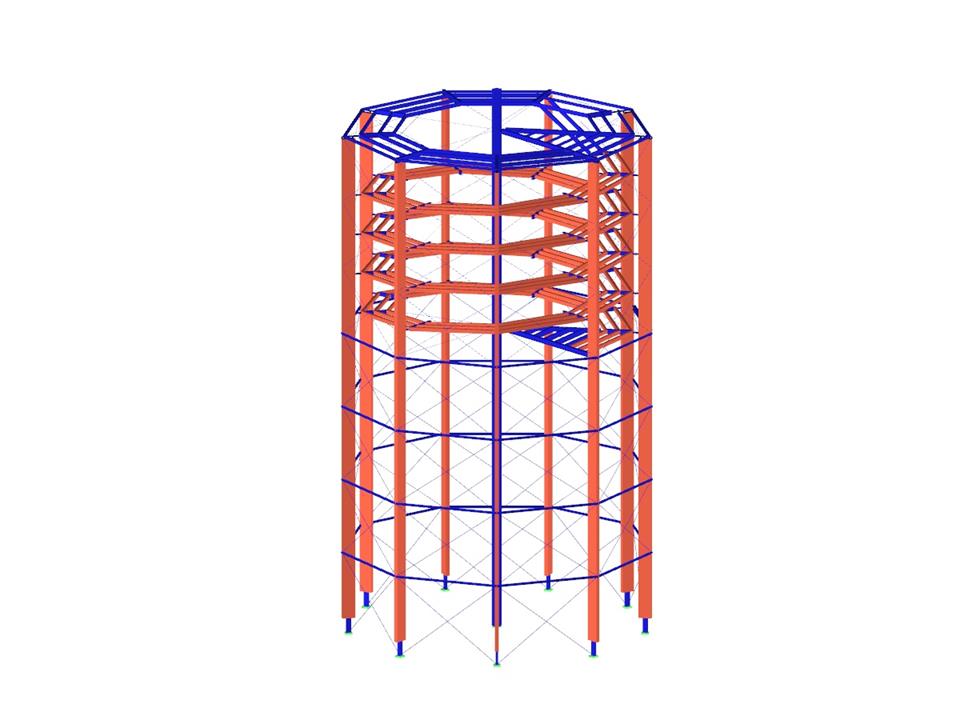

Modelo y deformación de la torre en RSTAB (© WIEHAG)
Torre mirador hecha de madera y acero
Número de nudos | 493 |
Número de líneas | 866 |
Número de barras | 866 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 11 |
Número de combinaciones de carga | 198 |
Número de combinaciones de resultados | 0 |
Peso completo | 170,732 t |
Dimensiones (métricas) | 24,217 x 44,100 x 24,591 m |
Dimensiones (imperiales) | 79.45 x 144.69 x 80.68 feet |
