La structure se compose d'un anneau externe constitué de neuf poteaux en lamellé-collé mis en rotation avec une différence d'angle de 40°, formant ainsi une structure polygonale.
Un pylône en acier constitué de tubes circulaires a été construit à l'intérieur de la tour. Un escalier en colimaçon en acier avec des grilles en acier et un toboggan sont fixés au pylône, qui est relié à la tour à deux niveaux : Le pylône est relié à la tour en deux points, à une hauteur de 24 m et à une hauteur de 40 m.
Les visiteurs peuvent y accéder en gravissant la cime des arbres qui s'achève sur les 24 m de haut ou en gravissant l'escalier en colimaçon. De là, ils peuvent atteindre la plate-forme d'observation en gravissant une structure en bois en spirale fixée aux poteaux en bois à l'aide de poutres en acier en porte-à-faux.
La structure a été rigidifiée par un maillage étroit de barres en acier diagonales ancrées dans les poteaux en bois. Dans la partie inférieure, quatre structures annulaires horizontales en tubes d'acier ont été disposées
WIEHAG GmbH
Altheim, Autriche
www.wiehag.com

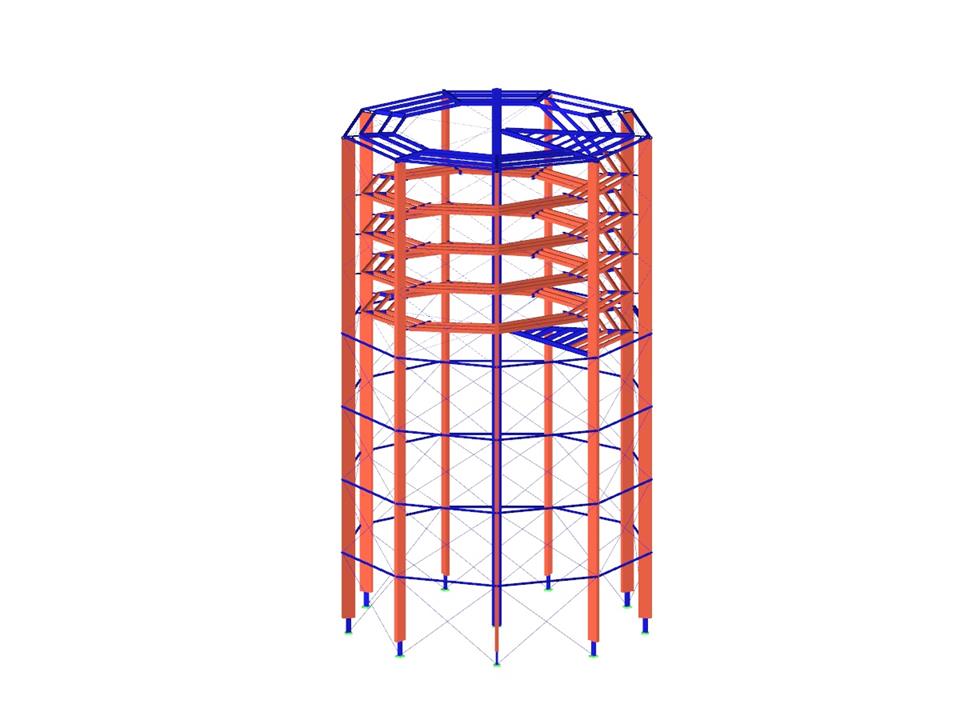

Modèle et modèle déformé de la tour dans RSTAB (© WIEHAG)
Tour d'observation mixte bois-acier
Nombre de nœuds | 493 |
Nombre de lignes | 866 |
Nombre de barres | 866 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 11 |
Nombre de combinaisons de charges | 198 |
Nombre de combinaisons de résultats | 0 |
Poids total | 170,732 t |
Dimensions (métrique) | 24,217 x 44,100 x 24,591 m |
Dimensions (impériales) | 79.45 x 144.69 x 80.68 feet |
