La Dragon Flight se está construyendo actualmente para el Romon U-Park, un parque temático urbano en Ningbo, China.
La montaña rusa voladora con tren en X tiene una longitud de 504 m y sus siete elementos de montaña rusa incluyen tres inversiones.
Maurer Söhne GmbH & Co.KG, Múnich, Alemania
www.maurer.eu

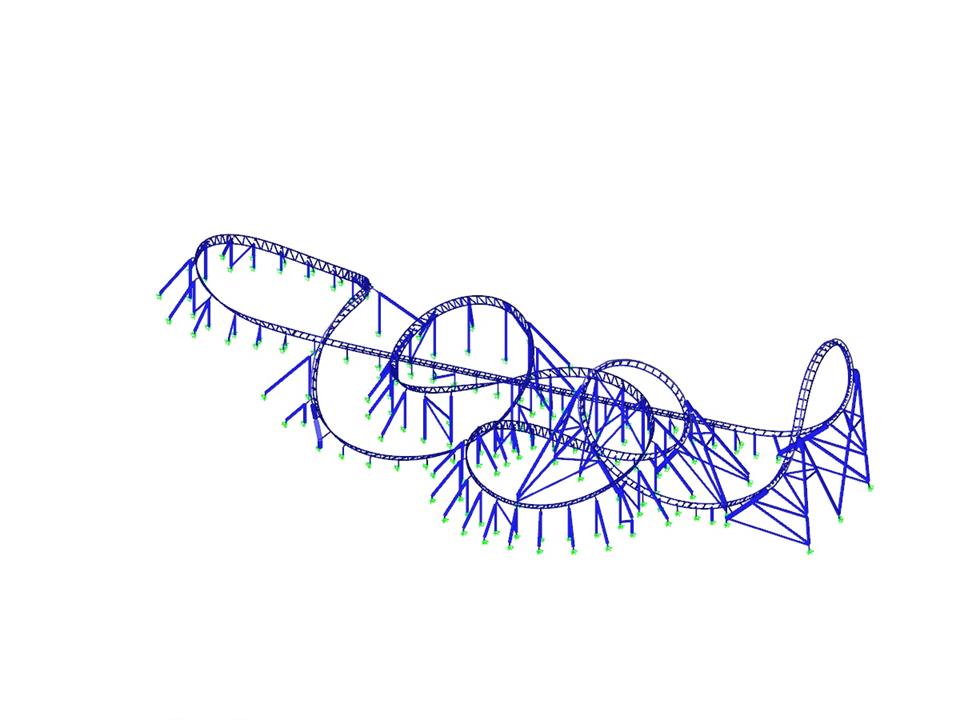

Modelo en 3D en RSTAB (© Maurer Söhne)
Montaña rusa
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 7503 |
| Número de barras | 6201 |
| Número de casos de carga | 340 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 389,117 t |
| Dimensiones (métricas) | 113,719 x 51,224 x 30,083 m |
| Dimensiones (imperiales) | 373.09 x 168.06 x 98.7 feet |
| Versión del programa | 8.03.00 |
