Dragon Flight est en cours de construction pour le parc d'attractions urbain Romon U-Park de Ningbo, en Chine.
Les rails de l'attraction font 504 m de long et son parcours est constitué de sept figures, dont trois inversions.
Maurer Söhne GmbH & Co.KG, Munich, Allemagne
www.maurer.eu

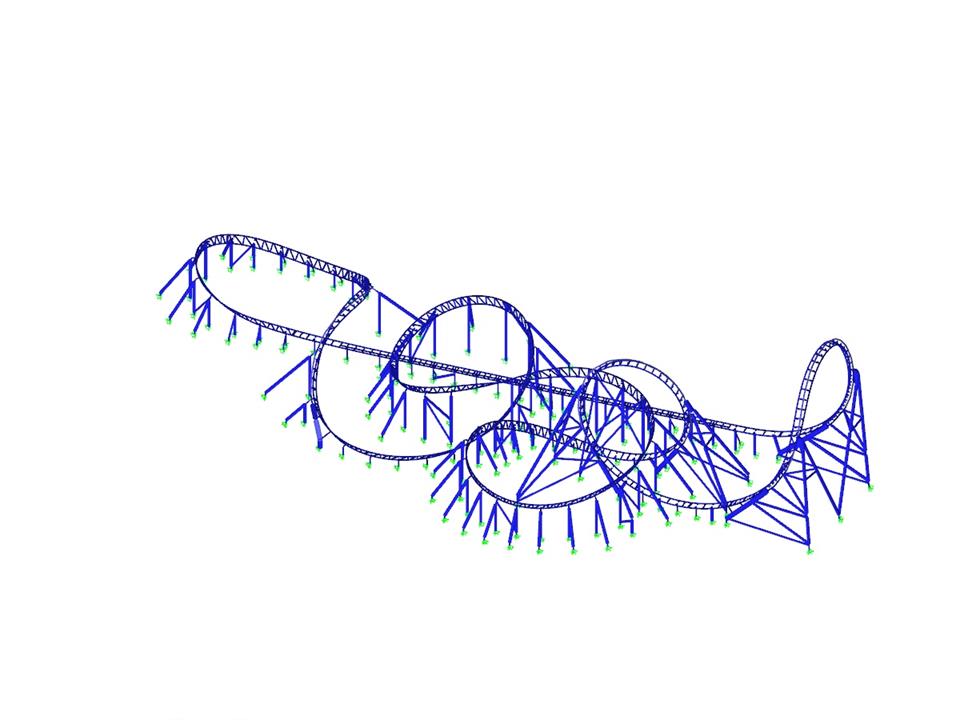

Modèle 3D dans RSTAB (© Maurer Söhne)
Montagne russe
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 7503 |
Nombre de barres | 6201 |
Nombre de cas de charge | 340 |
Nombre de combinaisons de résultats | 1 |
Poids total | 389,117 t |
Dimensions (métrique) | 113,719 x 51,224 x 30,083 m |
Dimensions (impériales) | 373.09 x 168.06 x 98.7 feet |
Version du logiciel | 8.03.00 |
![Entrée du maintien latéral intermédiaire au centre de la barre 1](/fr/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Les conditions d'appui d'une poutre soumise à la flexion sont essentielles pour sa résistance au déversement. Si, par exemple, une poutre à travée simple est maintenue latéralement au milieu de la travée, la flèche de la semelle comprimée peut être évitée et un mode propre à deux ondes peut être appliqué. Le moment critique de déversement est augmenté de manière considérable par cette mesure supplémentaire. Dans les modules additionnels pour le calcul de barre, différents types d'appuis latéraux sur une barre peuvent être définis à l'aide de la fenêtre d'entrée « Appuis intermédiaires ».
![Charges de calcul et imperfections pour le calcul de la structure](/fr/webimage/011704/2914822/KB_001626_01.png?mw=512&hash=d6bda5f6699726a7f4247b53dac8d47312f7cb88)
Cet article technique analyse les effets de la rigidité des assemblages sur la distribution des efforts internes dans une structure et sur le calcul de ces assemblages avec un exemple de portique en acier à deux niveaux et à deux pans.
![ko 001875 | AISC 341-22 Vérification des barres de portiques résistants à la flexion dans RFEM 6](/fr/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
Les trois types de portiques résistants à la flexion (ordinaire, intermédiaire, spécial) sont disponibles dans le module complémentaire Vérification de l'acier de RFEM 6. Le résultat de l'analyse de sismicité selon l'AISC 341-22 est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
![KB 001761 | ...](/fr/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
Le module complémentaire Vérification de l'acier de RFEM 6 permet désormais d'effectuer une vérification de la sismicité selon l'AISC 341-16 et l'AISC 341-22. Cinq types de systèmes résistants aux forces sismiques (SFRS) sont actuellement disponibles.
![Fonctionnalité 002820 | Déformation plastique limite pour les cordons de soudure](/fr/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
![Composant « Platine de pied »](/fr/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le composant « Platine » permet de vérifier des assemblages de platine avec des ancrages coulés. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
![Fonctionnalité 002807 | Affichage 3D des résultats FSM](/fr/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
![Vérification de l'acier | Vue d'ensemble de la vérification des systèmes de résistance aux forces sismiques](/fr/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
