El deseo de la política local era utilizar materiales sostenibles para el nuevo edificio. Los habitantes del distrito votaron a favor de incluir una cubierta verde en el proyecto.
La oficina de ingeniería ARTEMIS INGENIEUR acompañó al equipo de dirección del proyecto en la planificación del edificio en las fases de diseño preliminar, diseño y preparación de los documentos del concurso. ARTEMIS INGENIEUR fue responsable del diseño de la estructura de soporte incluyendo la definición del principio de rigidización y el dimensionamiento de los elementos de apoyo.
INGENIERO ARTEMIS
www.artemis-ingenieur.fr

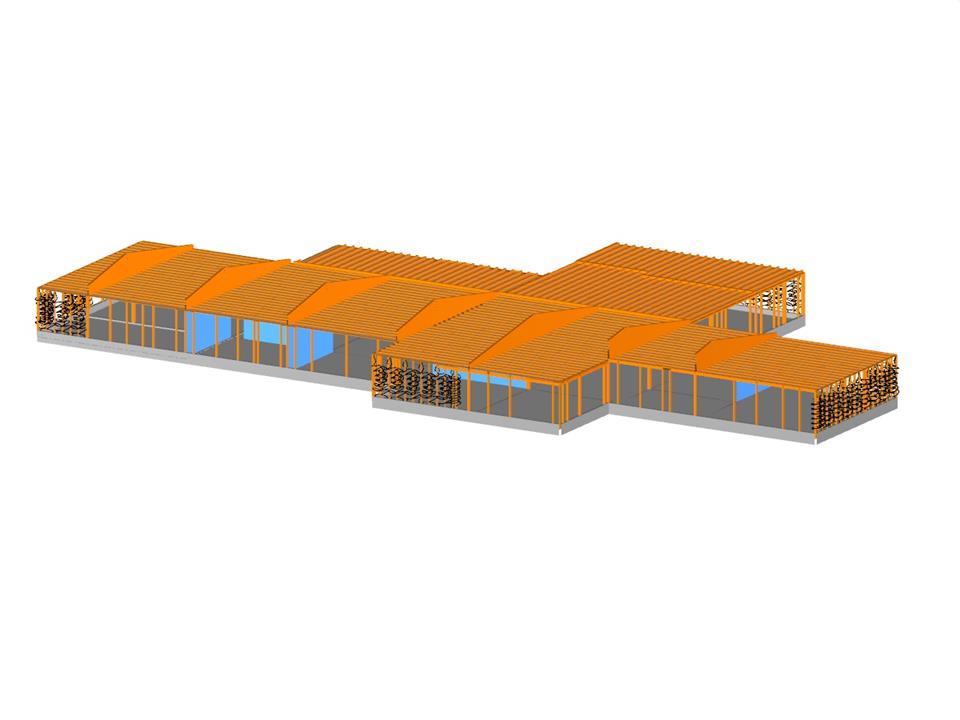

3D-Modell der Kinderkrippe in RFEM (© ARTEMIS INGENIEUR)
La oficina de ingeniería ARTEMIS INGENIEUR acompañó al equipo de dirección del proyecto en la planificación del edificio en las fases de diseño preliminar, diseño y preparación de los documentos del concurso. ARTEMIS INGENIEUR fue responsable del diseño de la estructura de soporte incluyendo la definición del principio de rigidización y el dimensionamiento de los elementos de apoyo.
INGENIERO ARTEMIS
www.artemis-ingenieur.fr
3D-Modell der Kinderkrippe in RFEM (© ARTEMIS INGENIEUR)

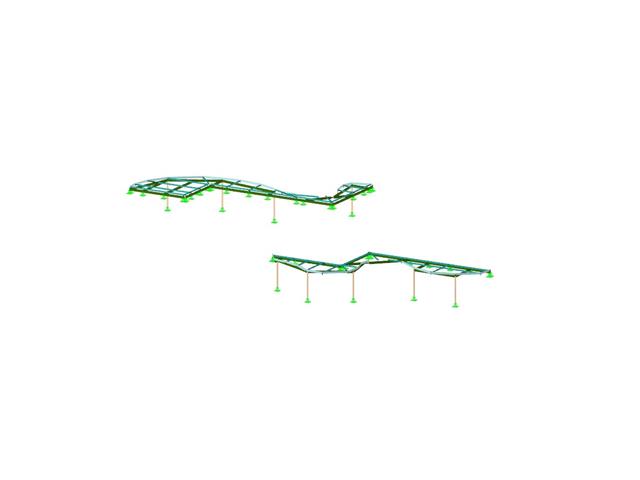

Submodelos
Estructura de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 998 |
| Número de líneas | 1789 |
| Número de barras | 1729 |
| Número de superficies | 82 |
| Número de casos de carga | 9 |
| Número de combinaciones de carga | 11 |
| Número de combinaciones de resultados | 9 |
| Peso completo | 683.139 t |
| Dimensiones (métricas) | 57,254 x 32,264 x 5,140 m |
| Dimensiones (imperiales) | 187.84 x 105.85 x 16.86 feet |
| Versión del programa | 5.21.00 |
