Después de la renovación, el estadio TD Place en la capital de Canadá, Ottawa, tiene capacidad para 24.000 espectadores. El complejo deportivo está ubicado en Lansdowne Park y se utiliza principalmente para fútbol y fútbol canadiense.
Moses Structural Engineers Inc. y Halsall
Toronto, Canadá
www.mosesstructures.com

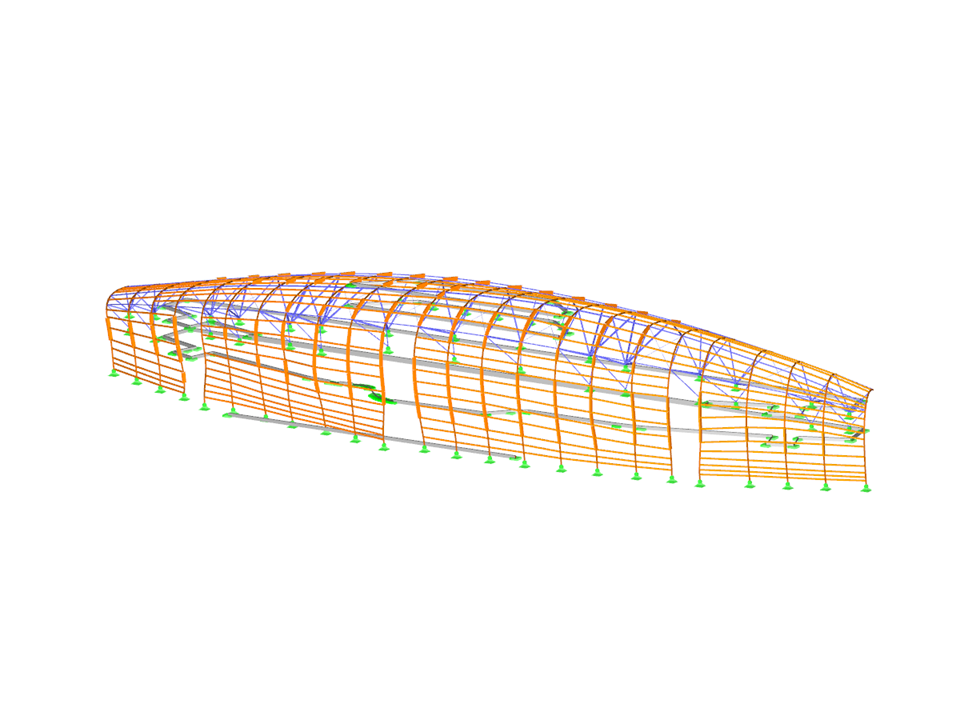

Modelo de RSTAB para el revestimiento de madera del estadio TD Place ubicado en Ottawa, Canadá (© Moses Structural Engineers Inc.)
Moses Structural Engineers Inc. y Halsall
Toronto, Canadá
www.mosesstructures.com
Modelo de RSTAB para el revestimiento de madera del estadio TD Place ubicado en Ottawa, Canadá (© Moses Structural Engineers Inc.)
Fachada de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 620 |
| Número de barras | 1140 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 807.707 t |
| Dimensiones (métricas) | 156,470 x 34,180 x 27,456 m |
| Dimensiones (imperiales) | 513.35 x 112.14 x 90.08 feet |
| Versión del programa | 8.17.01 |
