Stadion TD Place v kanadském hlavním městě Ottawě bude mít po rekonstrukci kapacitu 24 000 diváků. Sportovní areál se nachází v parku Lansdowne a používá se především pro fotbal a kanadský fotbal.
Moses Structural Engineers Inc. & Halsall
Toronto, Kanada
www.mosesstructures.com

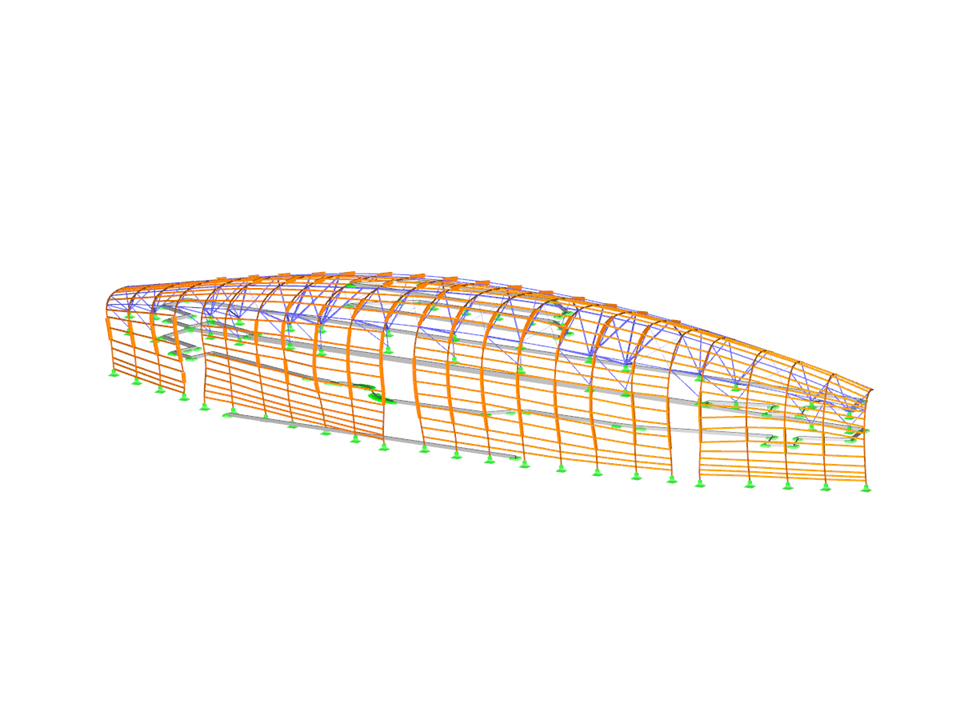

Model dřevěné fasády stadionu TD Place v kanadské Ottawě vytvořený v programu RSTAB (© Moses Structural Engineers Inc.)
Moses Structural Engineers Inc. & Halsall
Toronto, Kanada
www.mosesstructures.com
Model dřevěné fasády stadionu TD Place v kanadské Ottawě vytvořený v programu RSTAB (© Moses Structural Engineers Inc.)
Dřevěná fasáda
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 620 |
| Počet prutů | 1140 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 8 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 807,707 t |
| Rozměry (metrické) | 156,470 x 34,180 x 27,456 m |
| Rozměry (imperiální) | 513.35 x 112.14 x 90.08 feet |
| Verze programu | 8.17.01 |
