En mayo de 2018, se completó la nueva producción del reconocido productor de whisky escocés Macallan después de tres años de construcción. El edificio de la empresa tiene una espectacular estructura de la cubierta, la cual encaja perfectamente en el paisaje del entorno.
WIEHAG GmbH
www.wiehag.com
WIEHAG GmbH
www.wiehag.com

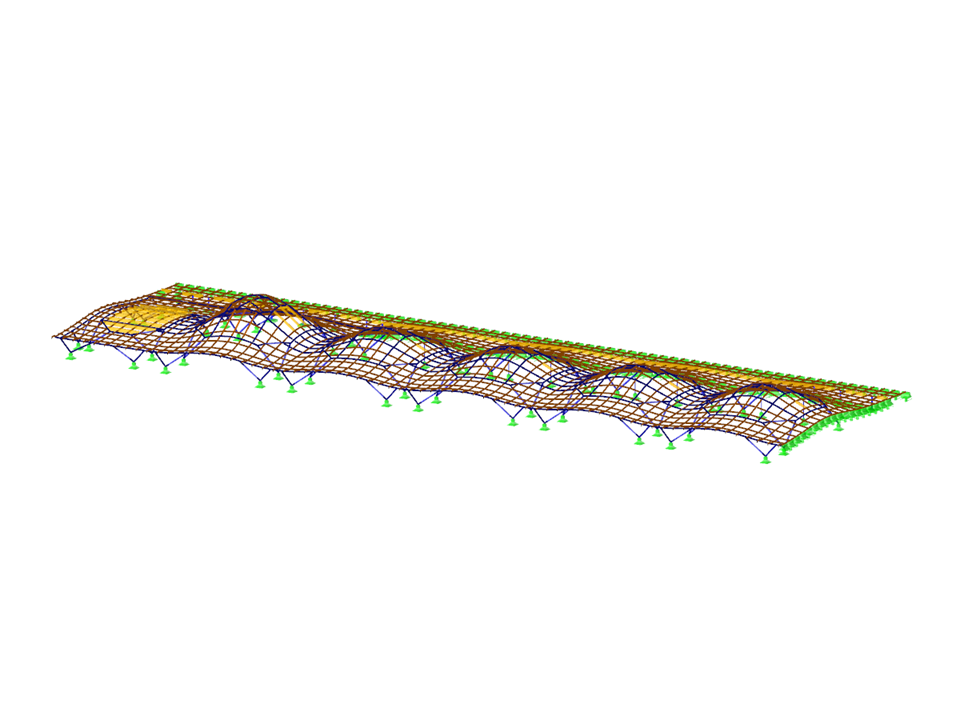

Estructura de cubierta de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 2061 |
| Número de barras | 5282 |
| Número de casos de carga | 20 |
| Número de combinaciones de carga | 264 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 879.693 t |
| Dimensiones (métricas) | 207,500 x 63,276 x 20,125 m |
| Dimensiones (imperiales) | 680.77 x 207.6 x 66.03 feet |
| Versión del programa | 8.17.01 |
