Après environ trois ans de travaux, les nouveaux locaux de la célèbre distillerie de whisky écossaise Macallan ont été achevés en mai 2018. L'impressionnante toiture du bâtiment s'intègre parfaitement dans le paysage environnant.
WIEHAG GmbH
www.wiehag.com
WIEHAG GmbH
www.wiehag.com

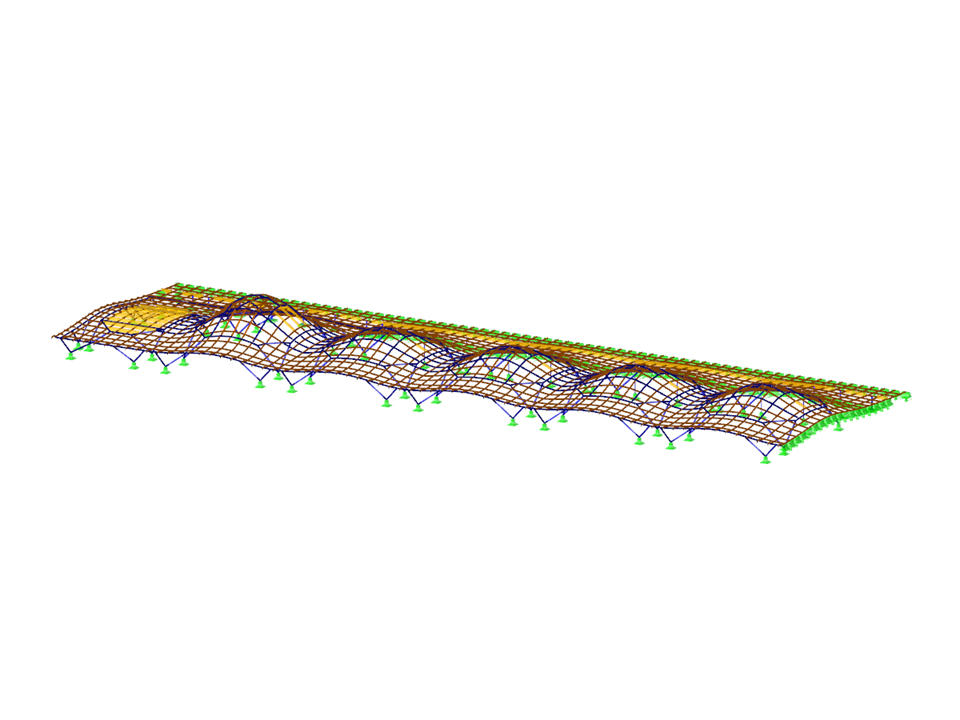

Toiture en bois
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 2061 |
Nombre de barres | 5282 |
Nombre de cas de charge | 20 |
Nombre de combinaisons de charges | 264 |
Nombre de combinaisons de résultats | 4 |
Poids total | 879,693 t |
Dimensions (métrique) | 207,500 x 63,276 x 20,125 m |
Dimensions (impériales) | 680.77 x 207.6 x 66.03 feet |
Version du logiciel | 8.17.01 |
