La ampliación de la biblioteca de la Universidad de Arkansas en Fayetteville, Estados Unidos, tiene un stock de casi 2 millones de libros. Las cubiertas, muros y pisos se componen de madera contralaminada (CLT), y las vigas, pilares y pórticos de dos articulaciones de madera laminada encolada.
Robbins Engineering, Estados Unidos
www.robbins-engineering.com

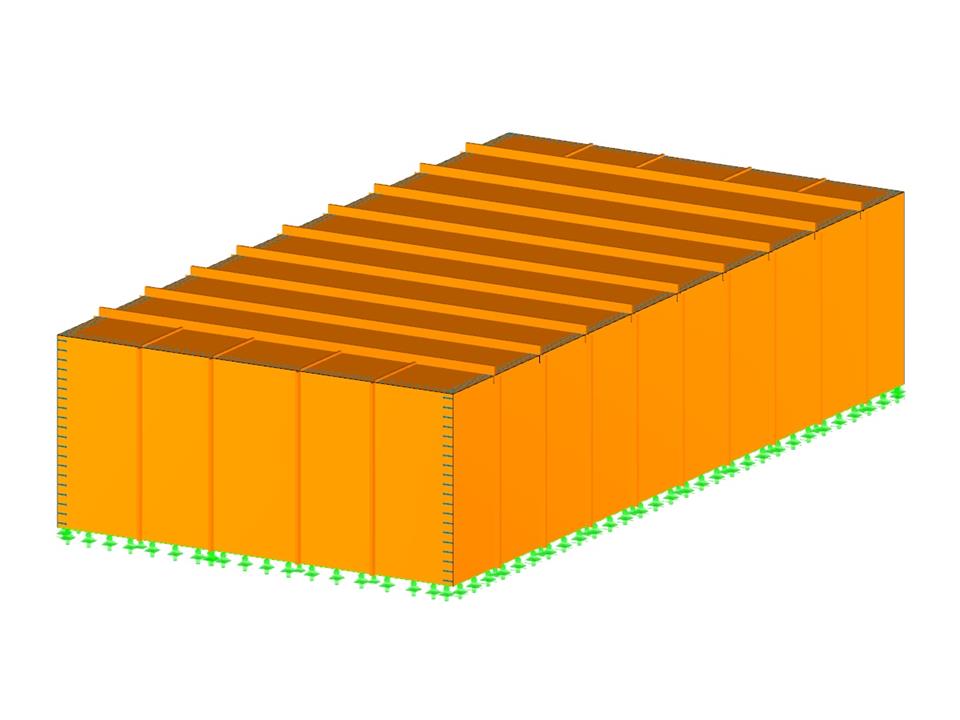

Anexo de la biblioteca de la Universidad de Arkansas, Estados Unidos (© Chuck Choi)
Robbins Engineering, Estados Unidos
www.robbins-engineering.com
Anexo de la biblioteca de la Universidad de Arkansas, Estados Unidos (© Chuck Choi)
Edificio de madera contralaminada
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 257 |
| Número de líneas | 286 |
| Número de barras | 105 |
| Número de superficies | 5 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 11 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 280.312 t |
| Dimensiones (métricas) | 29,095 x 57,295 x 12,698 m |
| Dimensiones (imperiales) | 95.46 x 187.98 x 41.66 feet |
| Versión del programa | 5.20.00 |
